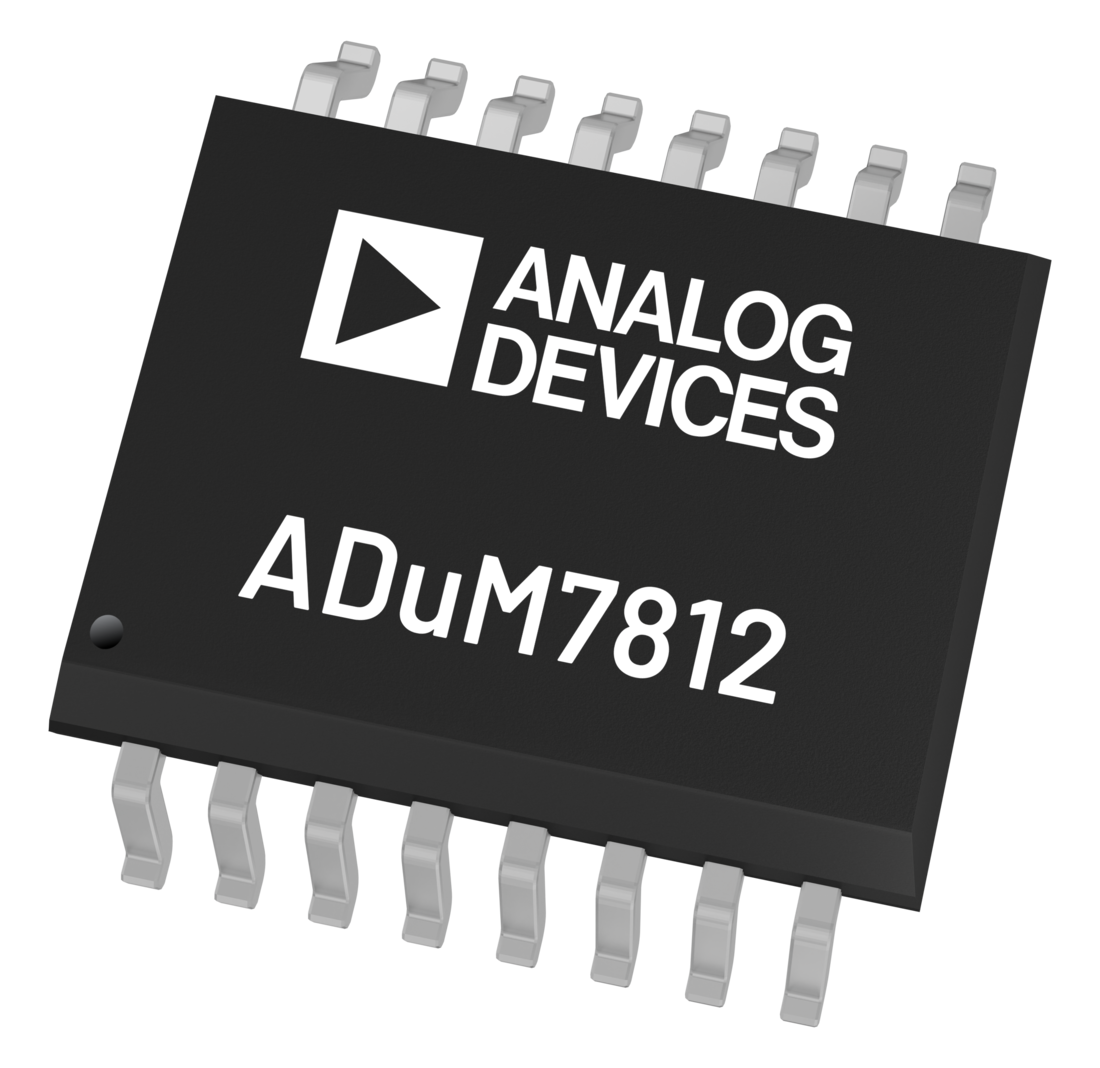

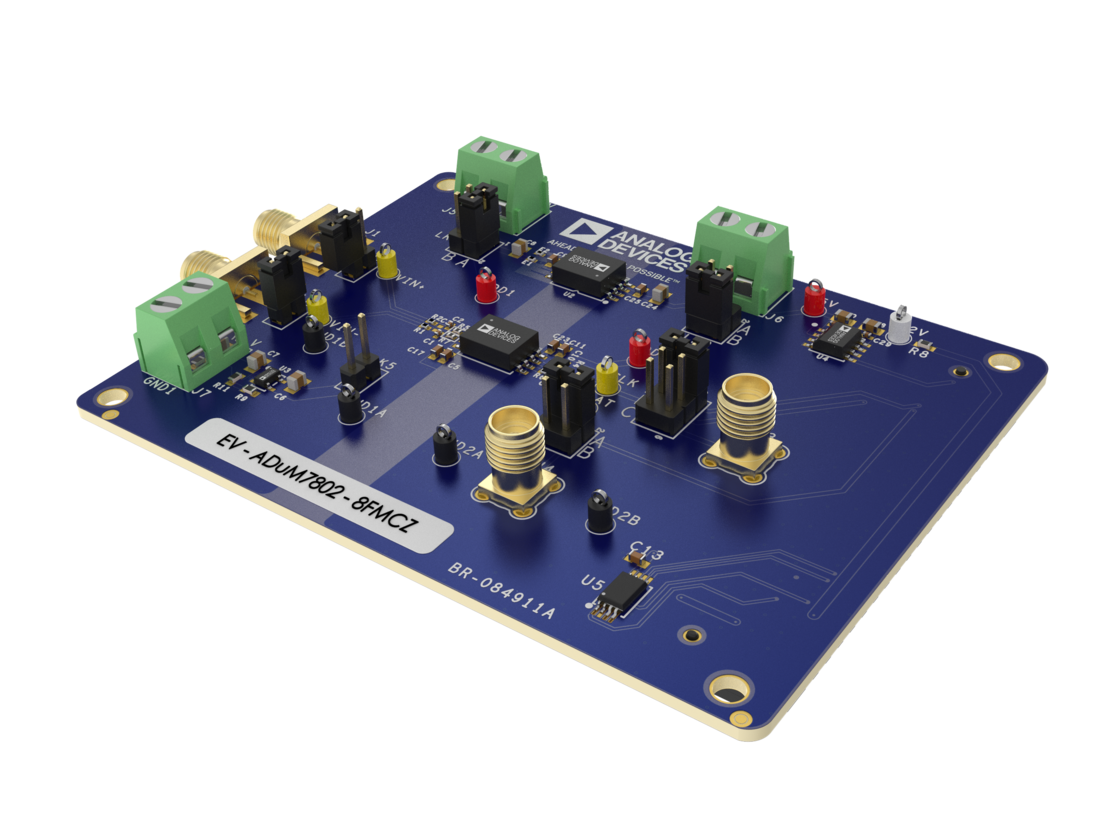

【ADI】ADuM7802/ADuM7812: Σ-Δ変調 ビットストリーム出力付き 25MHz/50MHz 絶縁型ADC
概要

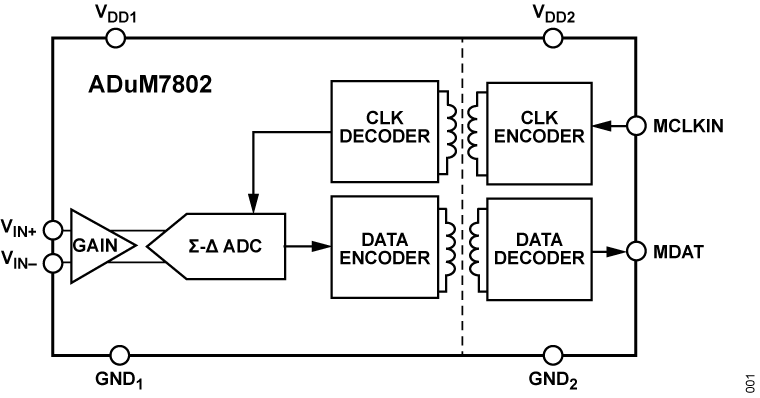

ADuM7802/ADuM7812は絶縁型のA/Dコンバータです。アナログ入力信号をシングルビットのデータストリームに変換する2次Σ-Δ変調器と、アナログ・デバイセズ社のiCoupler®テクノロジーに基づくオンチップデジタル絶縁機能を備えております。
ハイサイド電源電圧（VDD1）は4.0V～5.5Vで、±50mV（フルスケール±64mV）の擬似差動入力に対応します。この擬似差動入力は、ガルバニック絶縁が必要な高電圧アプリケーションでシャント抵抗を用いた電流モニタリングに最適です。
アナログ入力は連続サンプリングされ、パルス密度変調のデジタル出力ストリームへと変換されます。sinc3デジタルフィルタで再構成することで、ADuM7802は入力クロック25MHz／97.6kSPS時に82dB、ADuM7812は入力クロック40MHz／156.2kSPS時に82.4dBの信号対雑音比（SNR）を実現します。
シリアルインターフェースはデジタル絶縁されており、3.0V～5.5Vのコントローラ側電源電圧（VDD2）で動作します。
高度なCMOS技術とモノリシックトランス技術の統合によりオンチップ絶縁を実現し、オプトカプラなどの従来手法よりも優れた性能特性を発揮します。パッケージは共に8ピンSOIC_IC、動作温度範囲は-40℃～+125℃です。
 |
 |
 |
 |
 |
 |
 |
 |
アプリケーション
シャント電流モニタリング
ACモーター制御
電力インバーターおよび太陽光発電インバーター
風力タービン・インバーター
アナログ-デジタル変換器およびオプトアイソレータの代替
特長
メインクロック入力周波数
ADuM7802： 5MHz～25MHz
ADuM7812： 5MHz～50MHz
16ビット分解能
欠落コードなし
フルスケール・アナログ入力電圧範囲
±64mV
SNR
ADuM7802： typ. 82dB
ADuM7812： typ. 82.4dB
高絶縁コモンモード過渡耐性
最小200kV/μs
オフセットドリフト温度特性
ADuM7802： 最大±0.60μV/℃
ADuM7812： 最大±0.70μV/℃
温度変化に対するゲイン誤差のドリフト
最大±28ppm/℃
統合型デジタルアイソレーター
動作温度範囲
-40℃ ～ +125℃
ワイドボディ 8ピンSOIC_IC
安全性および規制上の認定
UL 1577
VISO = 5700VRMS（1分間）
IEC/EN/CSA 62368-1（申請中）
IEC/CSA 60601-1（申請中）
IEC/CSA 61010-1（申請中）
DIN EN IEC 60747-17（VDE 0884-17）（申請中）
VIORM = 2121Vpeak
