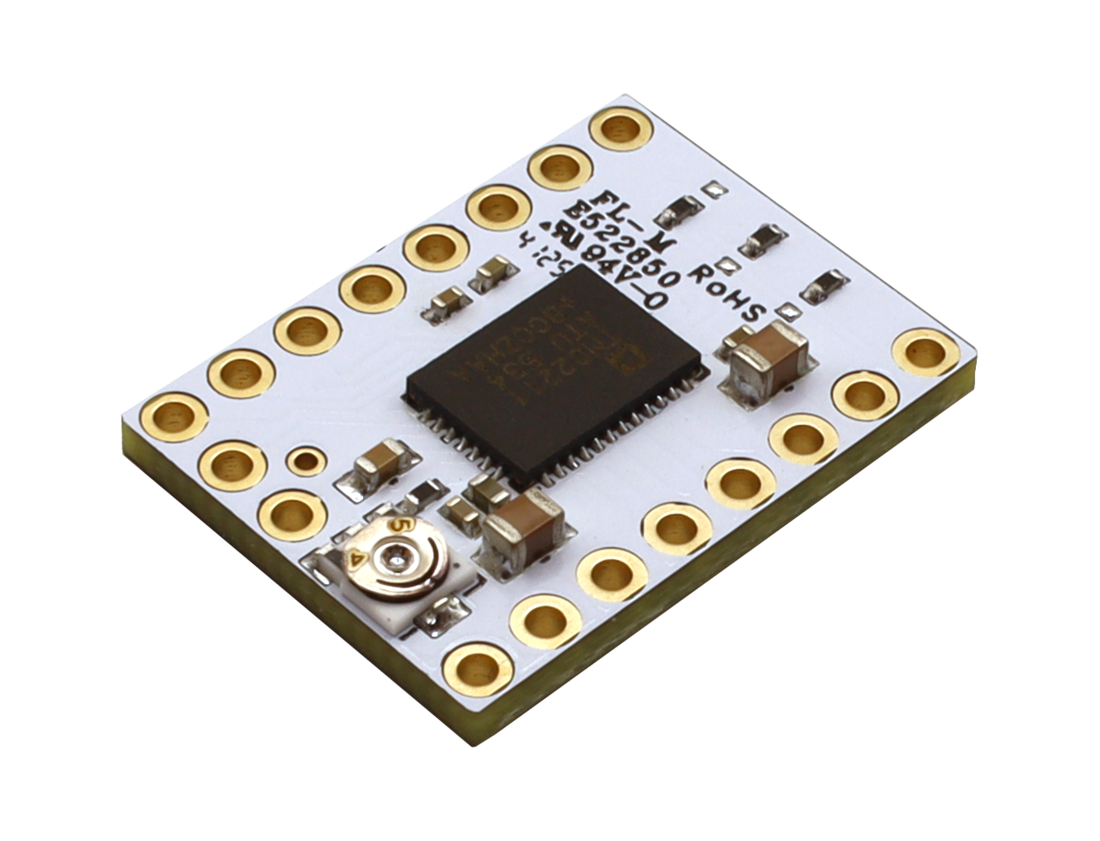

【ADI】TMC2211： STEP/DIR制御 ハードウェア・ピン設定型 65V/2Arms ステッピングモータードライバ
概要
TMC2211は、STEP/DIRインターフェース、診断機能を備え、ハードウェア・ピンで動作設定可能なステッピングモータードライバICです。最大65V、3.0Aピークに対応するHブリッジを2回路内蔵しています。内蔵インデクサーにより、外部機器による複雑なステップシーケンス制御を必要とせず、シンプルなSTEP/DIRインターフェースでモーター制御が可能です。高精度な位置決めと、滑らかで振動の少ないモーター動作を実現します。
ADI-Trinamic独自のStealthChop2TMチョッパー技術により、高効率と高いモータートルクを両立し、静音運転を可能にします。
 |
 |
 |
 |
 |
アプリケーション
繊維、ミシン、編み機
ラボおよび工場の自動化
IDプリンター／カードプリンター
医療用検体の自動ハンドリングシステム
オフィスオートメーション
マッサージチェア
ATM、現金回収機、紙幣識別機
セキュリティカメラ
ポンプとバルブ制御
ヘリオスタットとアンテナの位置決め
舞台照明
特長
電圧範囲
4.5V～65V DC
低Ron（HS + LS）
0.31Ω（25℃での標準値）
Hブリッジごとの電流定格（25℃での標準値）
VS = 24Vで2ARMS（2.8A正弦ピーク）
VS = 48Vで1.7ARMS（2.4A正弦ピーク）
損失レスの電流検出機能を内蔵
MicroPlyer
STEP/DIR入力から自動でマイクロステップを生成
フルステップあたり256マイクロステップの最高分解能
StealthChop2
静音モーター動作
SpreadCycle
サイクル・バイ・サイクル電流制御に基づく高度なチョッパーモード
包括的な保護および診断機能
過電圧保護用の出力ピン

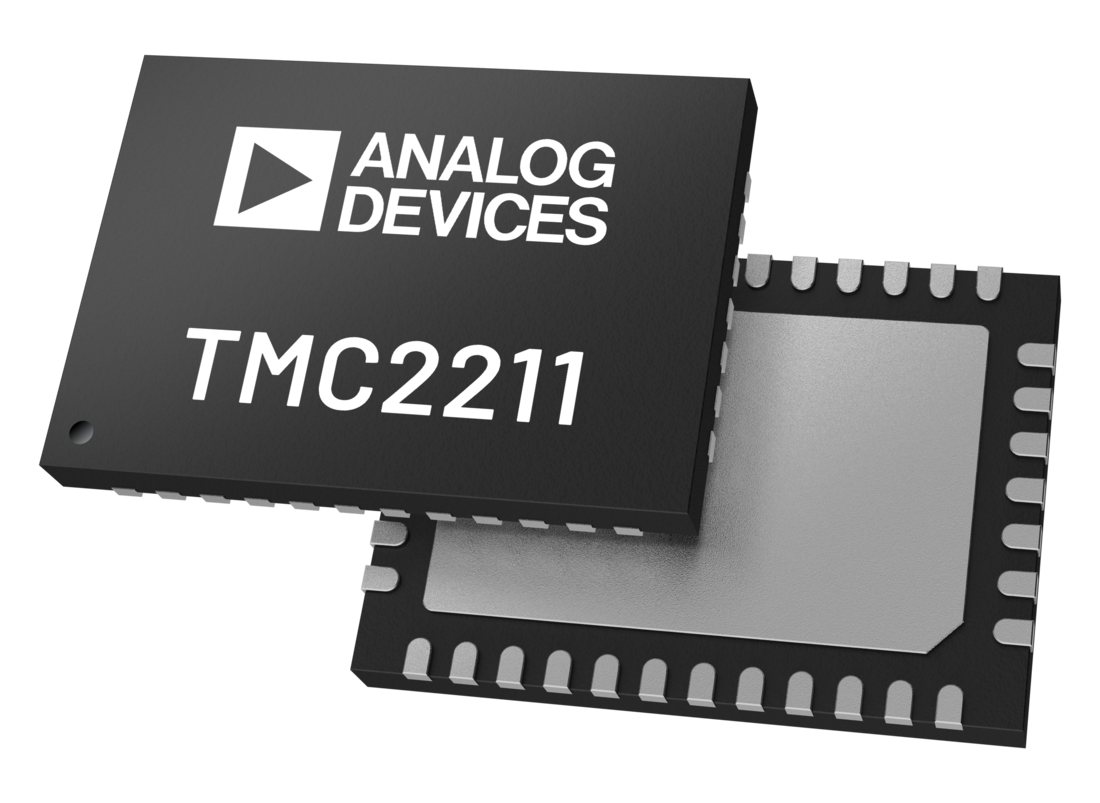

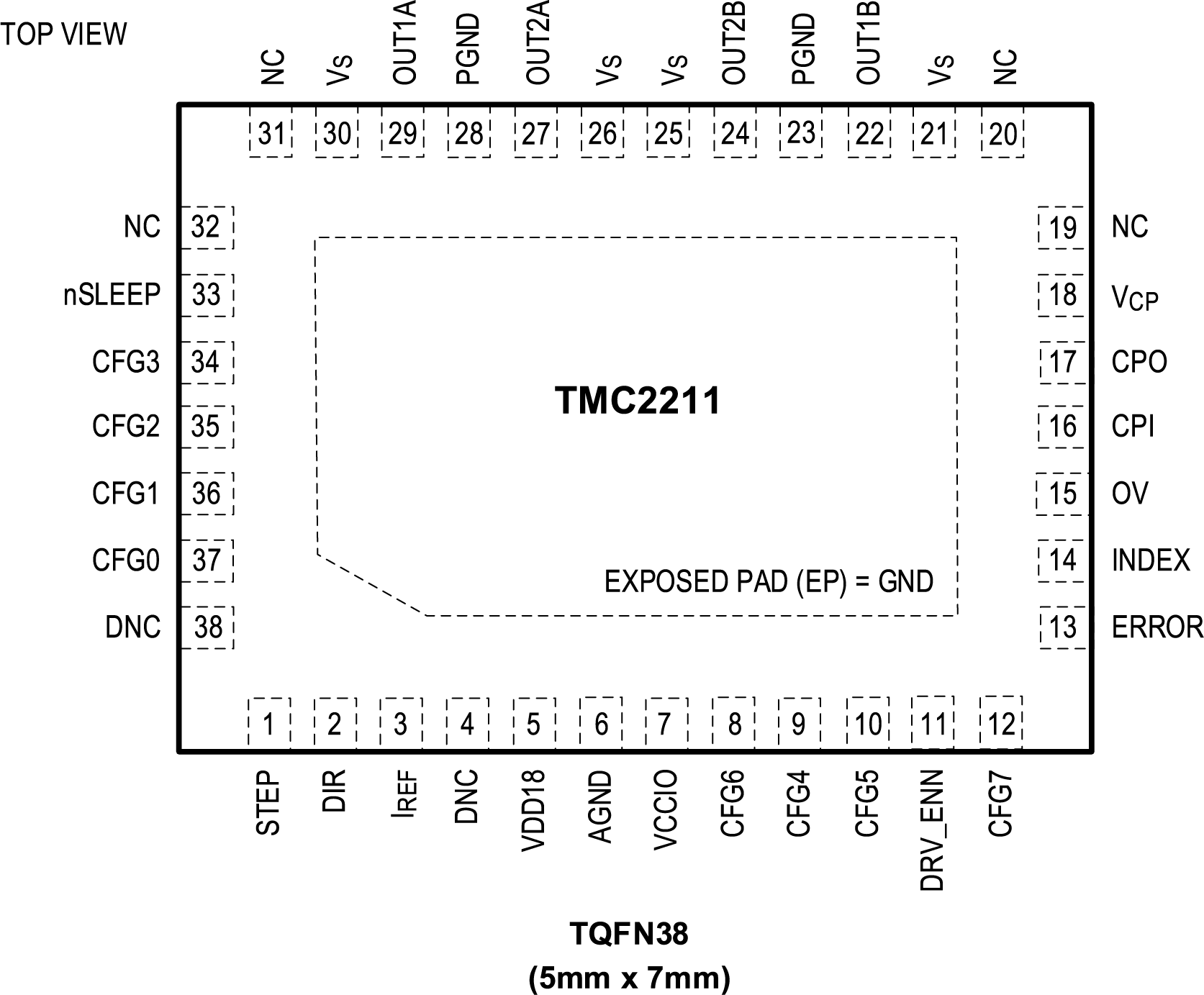

5mm × 7mm TQFN38コンパクトパッケージ
