【ADI】LT80604A/LT80605A： 3V～65V入力 4A/5.5A出力 8μA静止電流 同期式降圧サイレントスイッチャー
概要

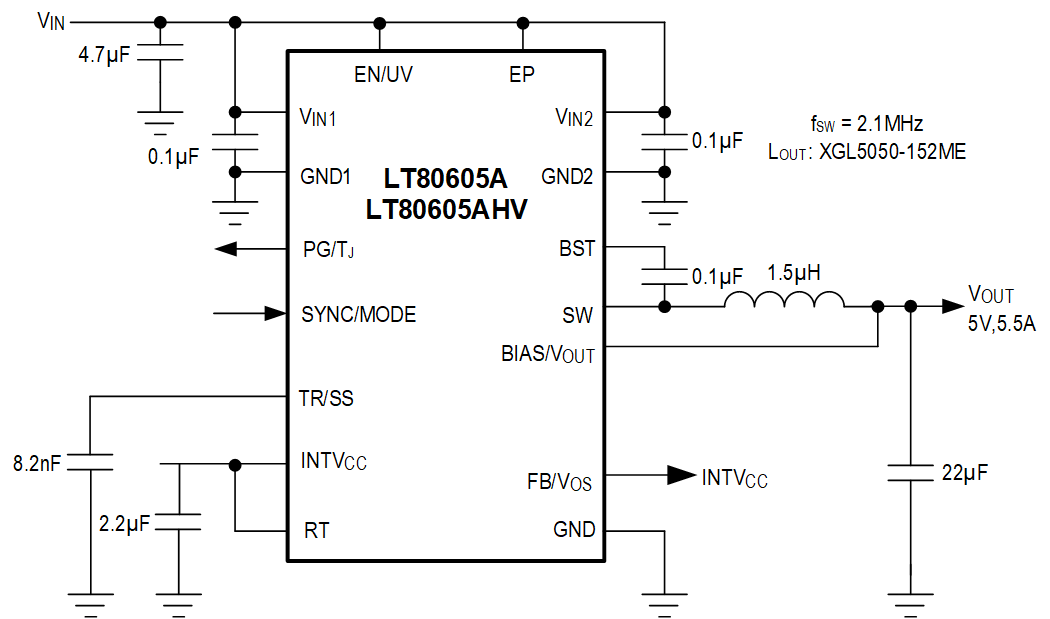

LT8060xA、および、LT8060xAHVシリーズの降圧レギュレータはサイレントスイッチャー構造を採用しており、最大3MHzのスイッチング周波数で高効率を実現しながら、電磁干渉（EMI）放射を最小限に抑えます。
LT80604A、および、LT80604AHVは最大4Aの連続電流を、LT80605A、および、LT80605AHVは最大5.5Aの連続電流をそれぞれ出力することができます。出力がフルレギュレーション状態にあるときの静止電流はわずか8μAで、軽負荷時でも高効率が求められるアプリケーションに最適です。
内蔵トップスイッチの最小オン時間は25ns（標準値）を実現しており、高スイッチング動作時においても高VINから低VOUTへの変換を可能にしています。EN/UVピンを使用して正確なイネーブルしきい値を設定でき、RTピンの抵抗でスイッチング周波数をプログラムできます。さらに、このデバイスには、出力電圧の状態、または、ダイ温度を監視するためのPG/TJ出力ピンが搭載されています。ダイ温度モニタを使用することで、シリコンダイの温度を直接測定できるため、堅牢で信頼性の高い電源設計が可能になります。
 |
 |
 |
 |
 |
アプリケーション
産業機器および自動車用機器全般
汎用降圧電源
特長
Silent SwitcherⓇアーキテクチャ
超低EMI放射
拡散周波数変調に対応

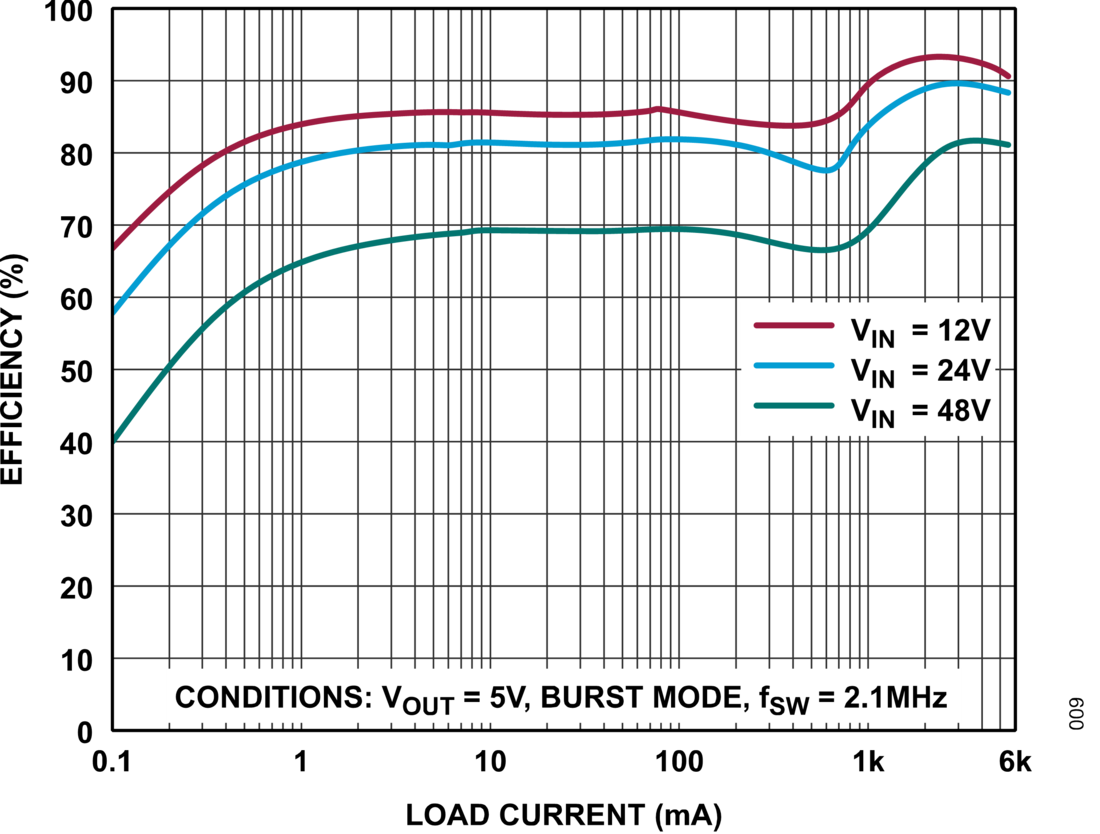

高周波で高効率（バーストモード時）
24V入力/5V出力/400kHz動作時に最大 94.5%
24V入力/5V出力/1MHz動作時に最大 93%
3.3V/5V固定、または、設定可能な出力電圧
バーストモード動作における静止電流
24V入力/5V出力時： 8μA IQ
バーストモード、パルススキップモード、強制連続モード、を、オンザフライで変更可
PG/TJピンによる出力電圧/ダイ温度のモニタリング
外部クロックに同期可能な200kHz ～ 3MHzのスイッチング周波数
80V過渡入力耐性（LT8060xHVシリーズ）
プログラマブルなソフトスタートとトラッキング

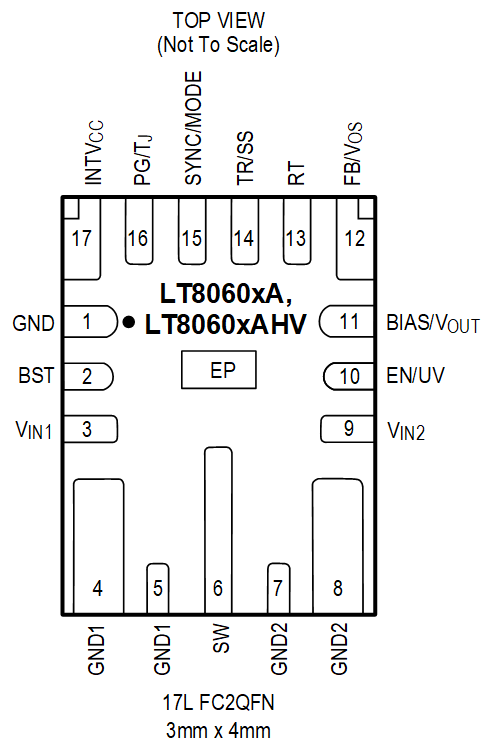

小型 17リード 3mm × 4mm Quad Flat No-lead（FC2QFN）パッケージ

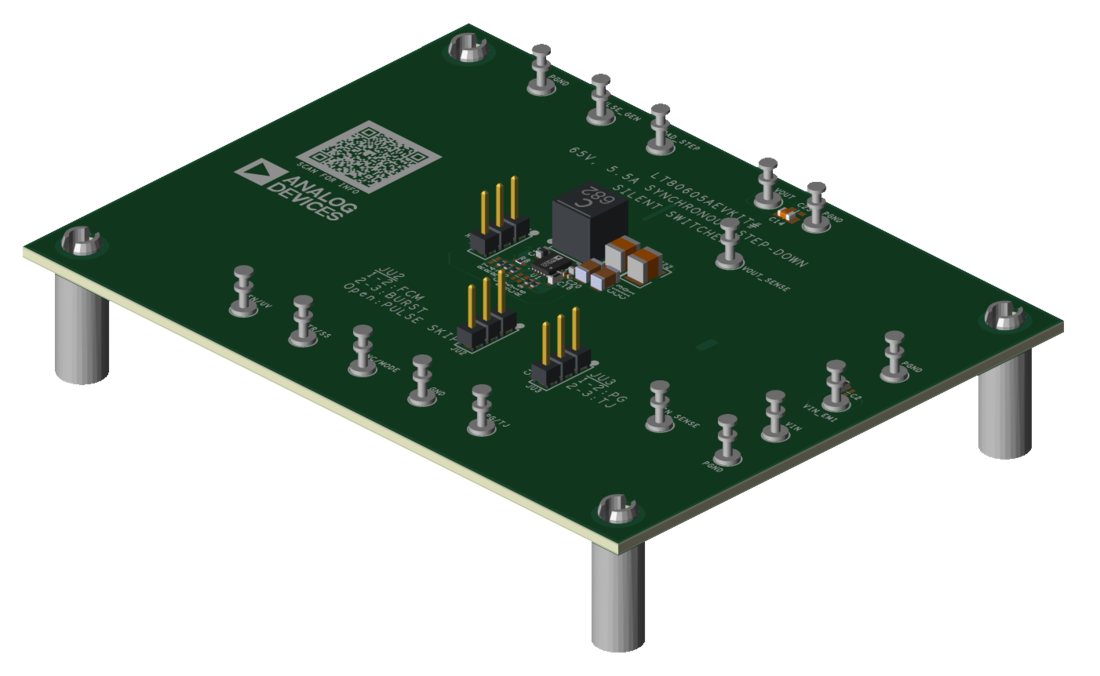

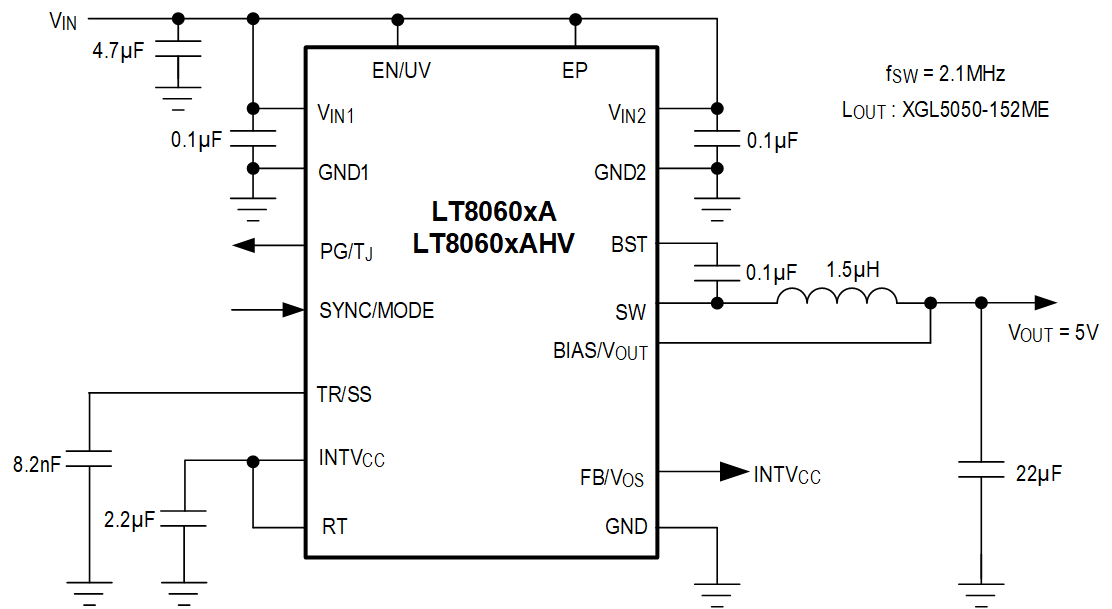

LT8060xA/LT8060xAHVファミリー 一覧
3mm x 4mm FC2QFNパッケージ
LT80604A： 4A出力/70V耐圧
LT80605A： 5.5A出力/70V耐圧
LT80604AHV： 4A出力/80V耐圧
LT80605AHV： 5.5A出力/80V耐圧
3mm x 3mm QFNパッケージ
LT80602： 2.5A出力/70V耐圧
LT80603： 3.5A出力/70V耐圧
LT80603A： 4.5A出力/70V耐圧
LT80602HV： 2.5A出力/80V耐圧
LT80603HV： 3.5A出力/80V耐圧
LT80603AHV： 4.5A出力/80V耐圧
