【ADI】ADM6840：　逆順序オフ機能とデイジーチェーン接続機能を備えたシーケンサ／スーパーバイザ

概要

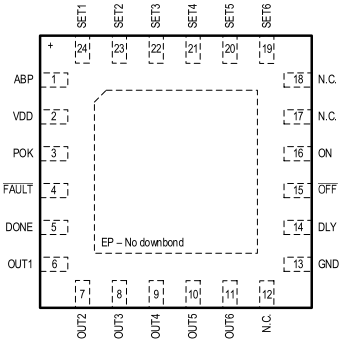

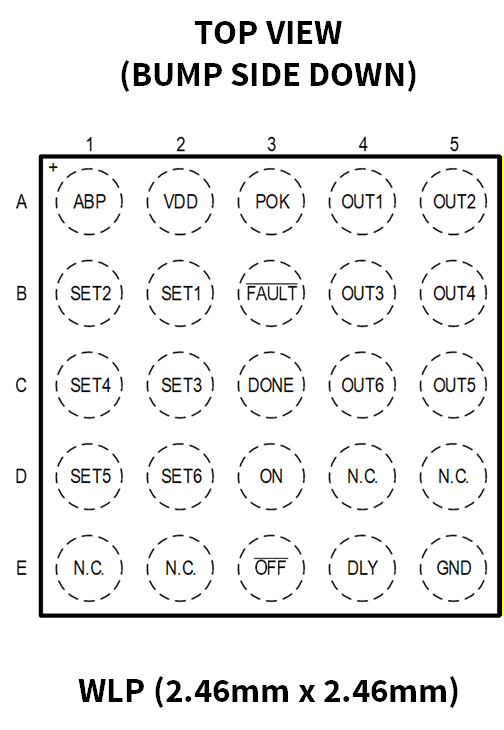

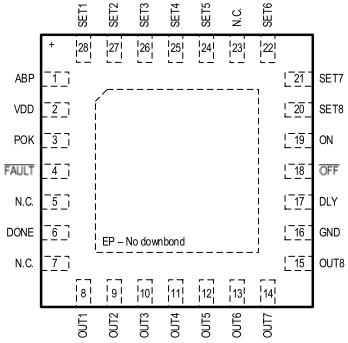

ADM6840は、6チャネルまたは8チャネルの電圧をシーケンス制御および監視できるシーケンサ／スーパーバイザです。各電源の立ち上げ時に遅延調整を適用し、各電源電圧を監視します。電源動作範囲は2.7V～15Vです。また、内部回路に電力を供給する内部レギュレータ出力（ABP）を備えています。
シーケンス処理は、ONおよび#OFFの2つの入力によって実行されます。ON入力の立上がりエッジで各チャンネルのパワーオン・シーケンス処理が開始し、#OFF入力の立下がりエッジでパワーオフ・シーケンス処理が開始します。
パワーオン・シーケンス中、すべての電圧が規定値に達するとDONE出力がHiになり、リセットタイムアウト期間（t_RP）の経過後にパワーOK（POK）出力がアサート（Hi出力）されて、マイクロコントローラの動作が可能になります。いずれかの電圧がモニタ閾値（V_{MON_TH}）を下回ると、POKがネゲートされてすべての出力が同時に無効化され、供給電源が停止します。
パワーオフ・シーケンス処理は、同時オフ、または、パワーオン時と逆の順序で電源をオフにすることが可能です。
ADM6840はオープン・ドレインのリセット出力を備えており、デイジーチェーン接続数に上限はありません。このため、システム内の任意の数の電圧を制御することが可能です。
双方向アクティブ・ローの#FAULT入出力ピンは、フォルト発生時にはワンショット・パルスでLowを出力し、外部信号によってLowに引き下げた場合は、すべての出力が即座にディセーブルします。
