【ADI】ADG2712: 超低リーク電流の4チャネル単極単投（SPST）スイッチ
概要
ADG2712は、超低リーク電流の4チャネル単極単投（SPST）スイッチです。独自のアーキテクチャを採用し、独立制御可能な4つのスイッチチャネルを備えています。各チャネルのオンリーク電流は、85℃で8pA、125℃で56pAです。
デジタル制御入力はマイクロコントローラやFPGAとの互換性を考慮した 1.8V、3.3Vロジックに対応しています。
従来のリレーベースのソリューションと同様に低リーク性能を実現しており、高インピーダンスノードに影響を与えることなく、微小信号を正確にルーティングすることを可能にします。
低リーク特性と高精度なスイッチング性能を備えたADG2712は、精密計測機器や計装での機械式リレーの代替、さらには、データ収集システム、センサーインターフェース（バイオセンサーや電気化学測定アプリケーションを含む）での使用に最適なソリッドステートデバイスです。
 |
 |
 |
アプリケーション
計測機器
バイオセンサー測定
電気化学測定
データ取得
自動試験装置
特長
両電源： ±1.08V ～ ±2.75V
単電源： +1.08V ～ +5.5V
超低リーク電流
±0.3pA （＠25℃）
±8pA （＠85℃）
±56pA （＠125℃）

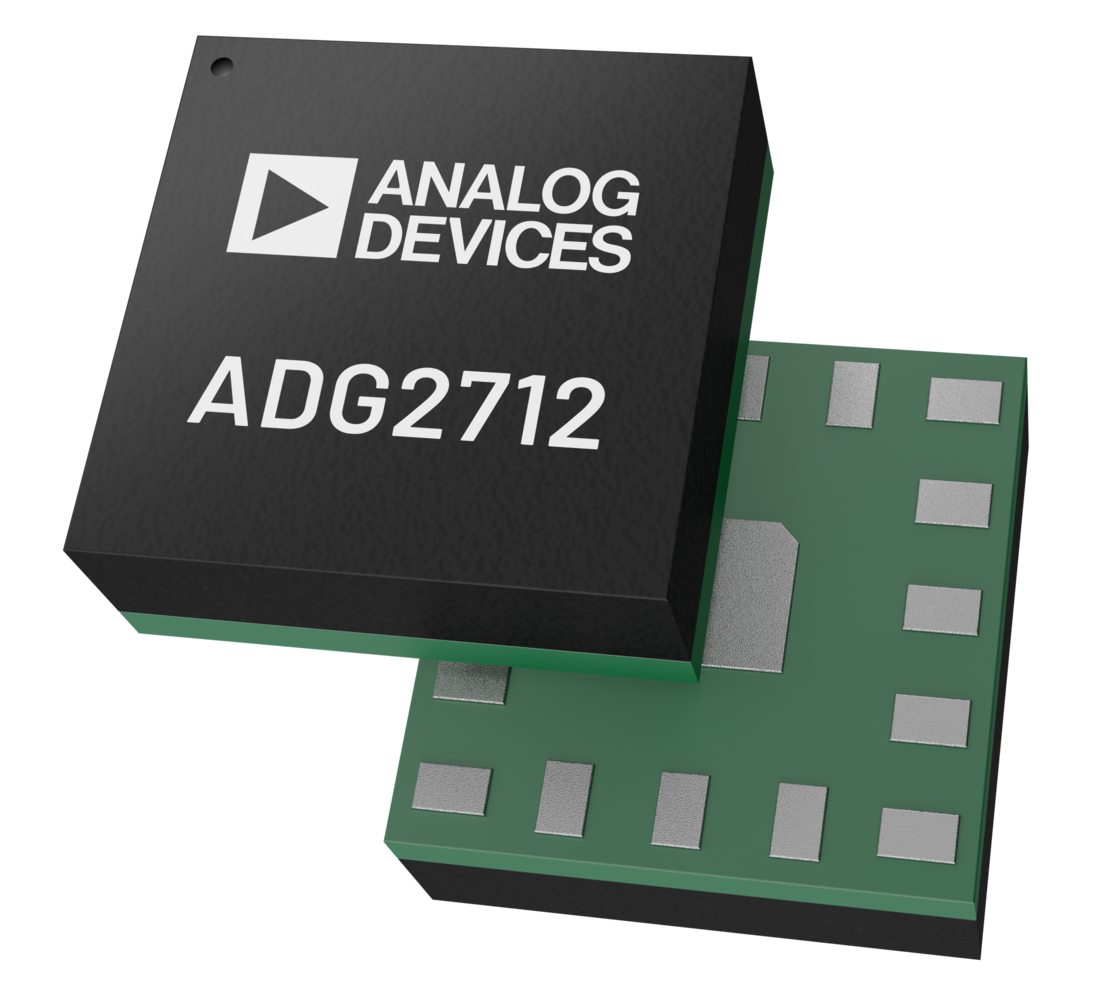

16ピンLGA、2mm × 2mm
1.8V、3Vロジック入力
+5V、+3.3V、+1.8V、±2.5Vで動作仕様を規定
Rail to Rail信号伝送
