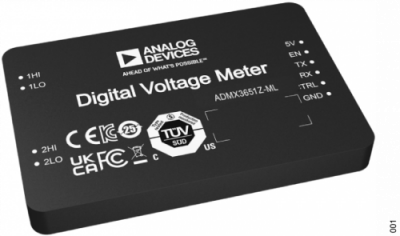

【ADI】ADMX3651/ADMX3652： 6½桁 デジタル電圧計
概要
ADMX3651/ADMX3652は、6½桁のデジタル電圧計（DVM）です。小型でありながら高速サンプリング（1kSPS）をサポートし、手動/自動によって±0.1V、±1V、±10Vレンジでの選択切替が可能です。校正時の温度から±5℃の範囲内であれば、1Vレンジにおける30日精度は6ppmという高い測定精度を維持できます。ADMX3652は±0.2V、±2V、±20Vレンジ、2Vレンジにおける90日精度は25ppmの測定精度を維持できます。
内部に独立したロジック電源を備えており、1.8V、2.5V、3.3Vといった様々なインターフェース電圧に対応いたします。
パッケージは、77.70mm × 46.30mm × 20.15mmの10ピン・モジュール、動作温度範囲は0℃～45℃の仕様です。
 |
 |
 |
 |
アプリケーション
高精度電圧測定
産業用自動試験装置（ATE）
特長
6½桁の分解能
デュアルチャンネル
最大データレート： 1kSPS
オートゼロ機能
SCPIプロトコル対応
UART通信インターフェース
電源シーケンスセルフチェック機能
入力保護機能
5V単一電源
動作温度範囲： 0℃～45℃
ADMX3651
計測レンジ： ±0.1V、±1V、±10V
30日の精度： 1Vレンジで4ppm未満
RMSノイズ： 0.24ppm未満（1NPLC、1000サンプル）
ADMX3652
計測レンジ： ±0.2V、±2V、±20V
90日の精度： 2Vレンジで17ppm未満
RMSノイズ： 0.225ppm未満（1NPLC、1000サンプル）

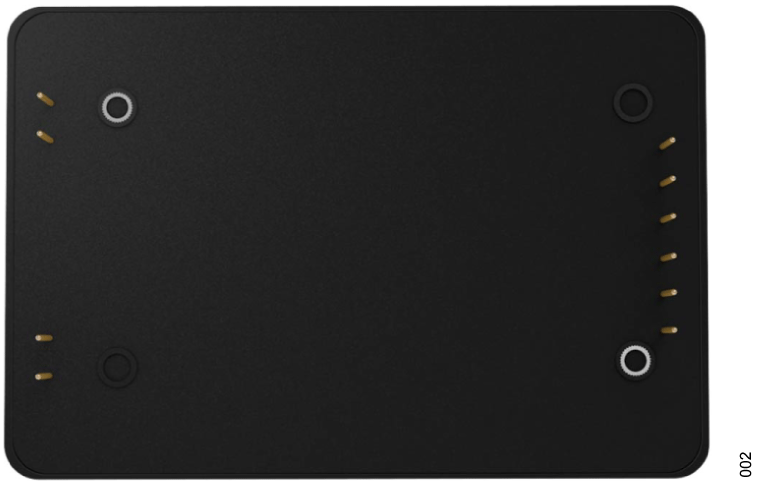

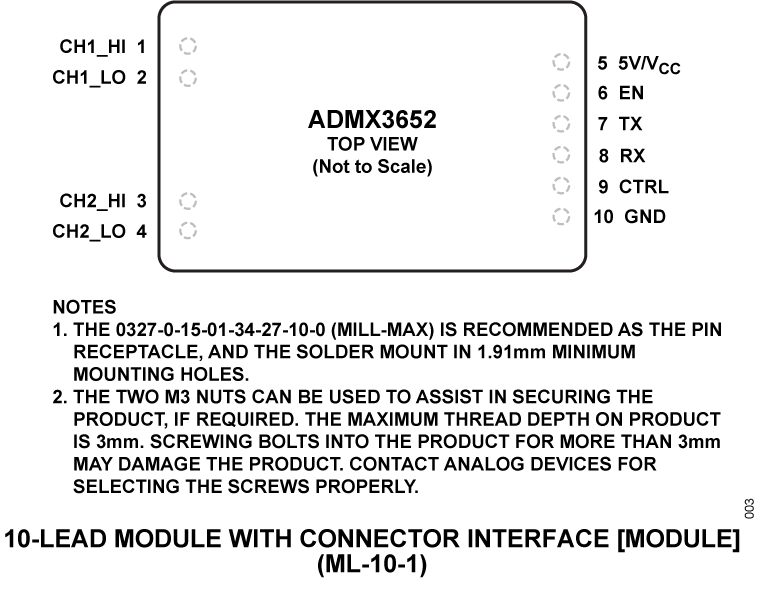

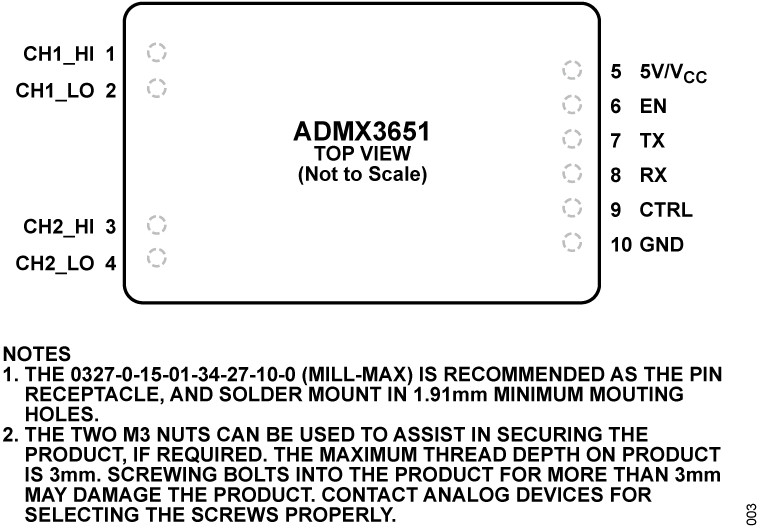

パッケージ
10ピンモジュール
サイズ： 77.70mm × 46.30mm × 20.15mm
