【ADI】ADXL383： ±60g 低ノイズ 低消費電力 広帯域幅 3軸MEMS加速度センサー
概要
ADXL383は、±15g、±30g、および、±60gの測定範囲に対応した、低ノイズ密度、低消費電力の3軸加速度センサーです。
業界トップクラスの低ノイズ性能を実現し、最小限のキャリブレーションで高精度なアプリケーション開発を可能にします。高振動環境下においても、音声信号や心音を低ノイズ／低消費電力で正確に測定することができます。
本デバイスは、SPI、または、I2Cインターフェースの選択が可能で、さらに、パルス密度変調、I2S、TDMなどのオーディオデータフォーマットでの出力選択も可能です。
低消費電力を実現しながら温度センサーを内蔵し、シングルタップ／ダブルタップ／トリプルタップ検出機能、誤トリガーを防止する状態遷移回路など、システムレベルの機能を備えています。また、外部トリガーや外部クロックによるサンプリング制御にも対応しています。

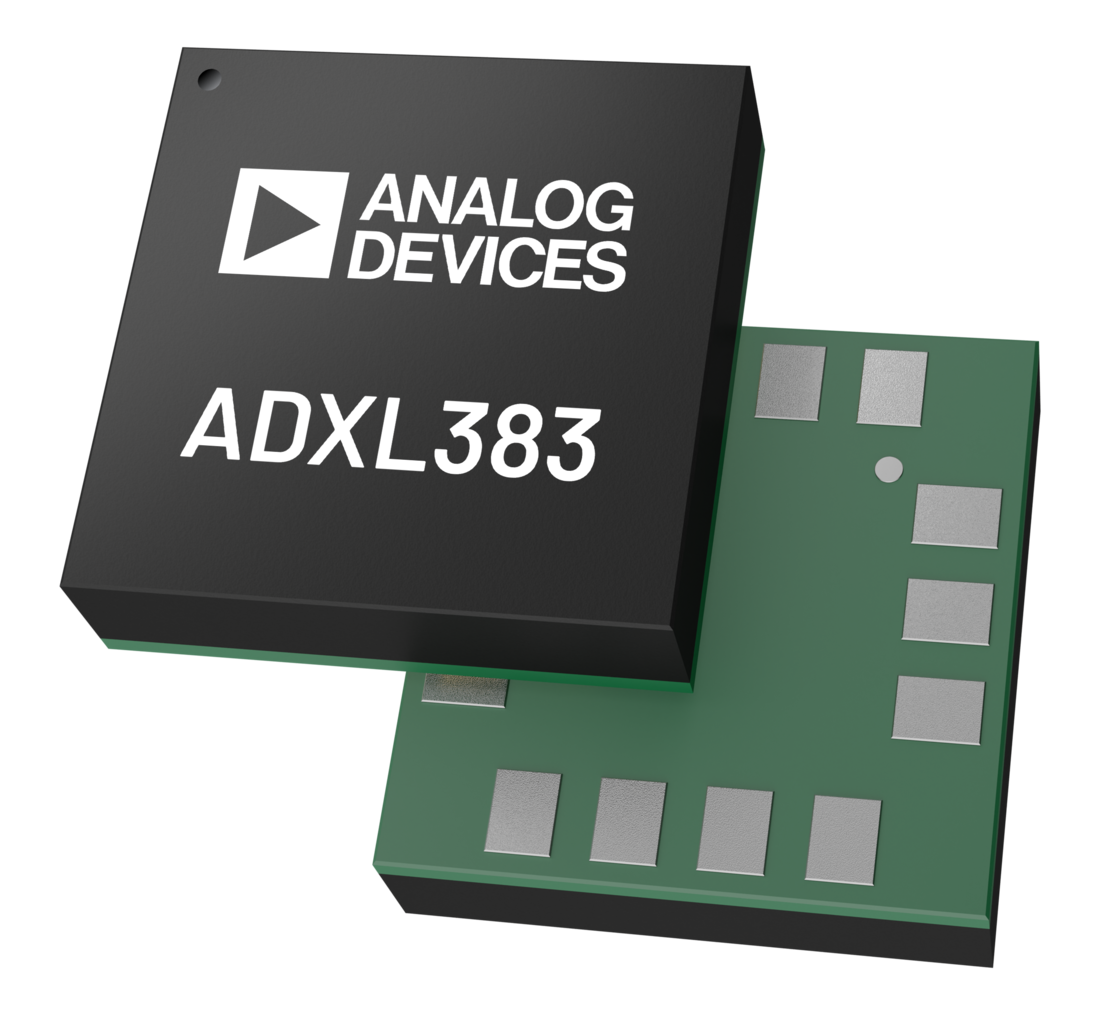

動作電圧範囲Vsは 2.25V～3.6Vです。また、内部LDOを無効にして外部1.8V入力（VS＝GND）での動作にも対応いたします。2.90mm × 2.80mm × 0.87mmの14端子LGAパッケージで提供いたします。
 |
 |
 |
 |
アプリケーション
状態遷移モニタリング
構造物ヘルスモニタリング
地震イメージング
ロボット工学
オーディオ および ノイズキャンセリング（ANC）
ウェアラブルデバイス および 低消費モーション検知
特長
広帯域幅： 16kHz
デジタル補正後の相対平坦度（15kHz未満）： 1.6dB（X/Y軸） 1.9dB（Z軸）
デジタル補正なしの相対平坦度（5kHz未満）： 3.5dB（X/Y軸） 4.5dB（Z軸）
低消費電力
高性能モード： 520μA
超低消費モード： 33μA
16kHz全帯域幅で低ノイズ密度： 171μg/√Hz（X/Y軸） 208μg/√Hz（Z軸）
中帯域幅で超低ノイズ密度： 44 μg/√Hz（X/Y軸） 55μg/√Hz（Z軸）
グループ遅延： I2S/TDMの場合68μs、PDMの場合25μs
デジタル機能
16ビットADC
マルチプロトコル・シリアルインターフェース： SPI または I2C
マルチプロトコル・音声データ出力： I2S、TDM、および PDM
プログラム可能なLPF および HPF
同期または非同期データサンプリング
出力FIFO: 320ワード
システム・レベルの省電力を実現する内蔵機能
シングルタップ、ダブルタップ、トリプルタップの検出
アクティブおよび非アクティブの検出
設定可能な割り込み機能
温度センサー内蔵
電源電圧範囲オプション:
VS： 2.25V～3.6V（オプション）
V1P8： 1.8V（オプション）
VDDIO： 1.62 V ～ 3.6 V
10,000gの衝撃耐性
動作温度範囲： -40℃ ～ +125℃
