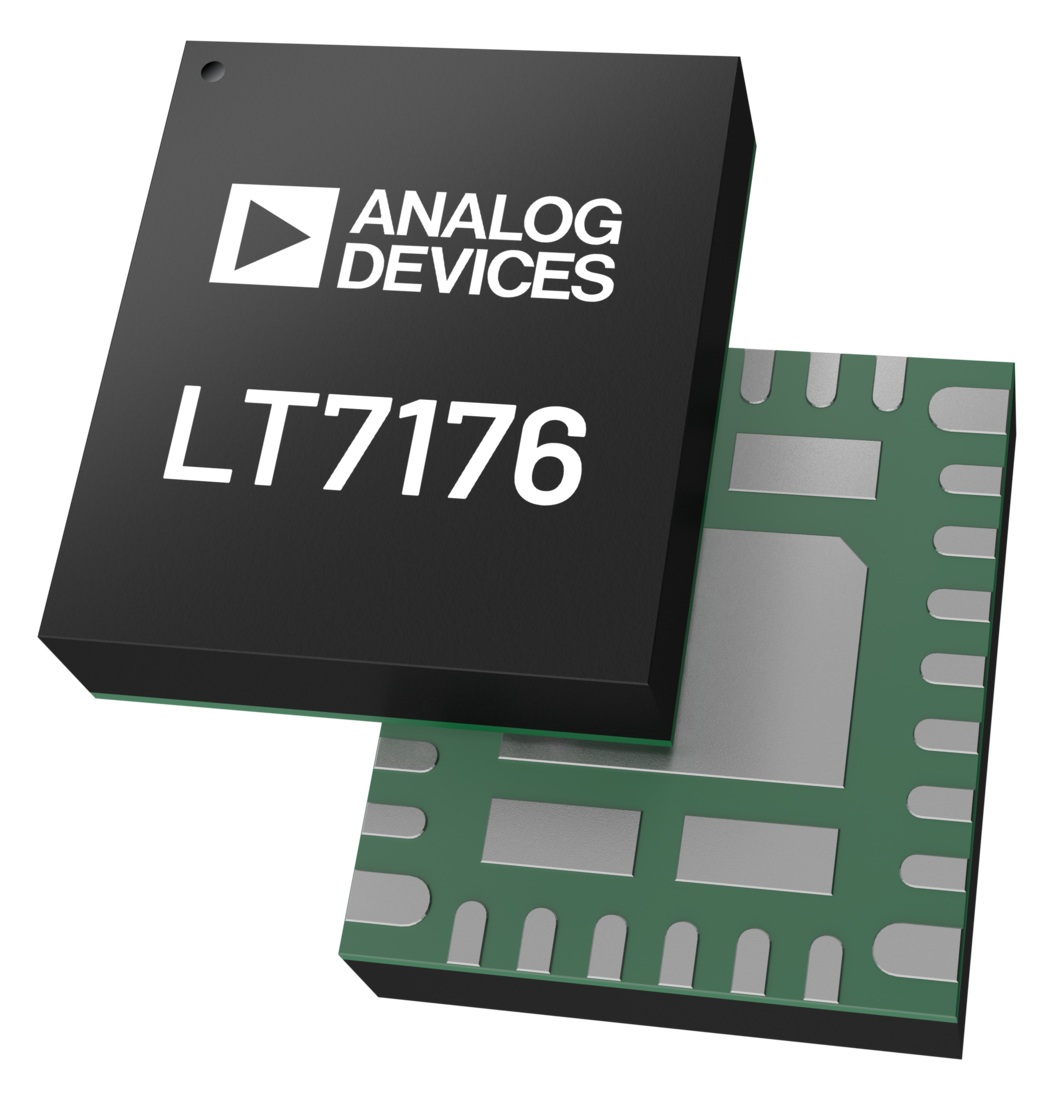

【ADI】LT7176/LT7176-1： パワー・システム・マネージメント機能を備えた4V/24A Silent Switcher降圧レギュレータ
概要
LT7176/LT7176-1は、モノリシックPolyPhase DC/DC同期整流式降圧レギュレータで、最大24Aの電流を連続して出力できます。LT7176-1は2相（デュアルフェーズ）のスイッチング動作に対応しており、2つのインダクタを接続することで、単一の安定化出力電源として機能します。
高速でクリーン、かつオーバーシュートの小さいスイッチング・エッジにより、電磁干渉（EMI）放射を最小限に抑えながら高い効率を実現します。
I2CベースのPMBus 1.3準拠シリアル・インターフェースにより、システム監視用のテレメトリ情報を提供しながらデバイス機能を制御することができます。
LTpowerPlay🄬グラフィカル・ユーザ・インターフェース（GUI）ツールに対応しています。
最小オン時間が25ns（代表値）のオン時間制御式バレー電流モード制御により、低出力電圧時の高スイッチング周波数動作が可能で、優れた過渡応答特性が得られ、外付け部品を含めた実装面積の小型化を実現します。
出力電圧、スイッチング周波数、位相は、外付けの設定抵抗を使用して選択できます。設定は、PMBusインターフェースで行うか、最大3回の書き換えが可能なオンチップ不揮発性メモリ（NVM）に保存することができます。
 |
 |
 |
 |
 |
アプリケーション
通信
ストレージ
産業用システム
データ・センター
半導体ドライブ
特長
Silent Switcher🄬（サイレント・スイッチャ）アーキテクチャ
コンパクトで効率的な低EMIのソリューションを実現
PMBus/I2Cシリアル・インターフェース
VOUT、IOUT、VIN、ダイ温度、障害検出を含むテレメトリ・リードバック
電圧、電流制限、シーケンシング、ソフト・スタート／ストップ、低電圧／過電圧、位相、周波数（最大3MHz）、ループ補償をプログラム可能
最大3回書込み可能な内蔵NVM
主要なパラメータを抵抗によって設定可能
VOUT設定の範囲： 0.3V～3.4V
VOUT精度： ±0.25%、0.6V ≤ VOUT ≤ 1.375V
最大4デバイスでのPolyPhase負荷分担
オプションのパルススキッピング・モードにより低静止電流を実現
VOUTの差動リモート検出
高速過渡応答
VIN電源電圧： 最小2.7V、またはEXTVCC使用時で1.5V
プログラム可能かつ同期可能なスイッチング周波数： 1MHz～3MHz

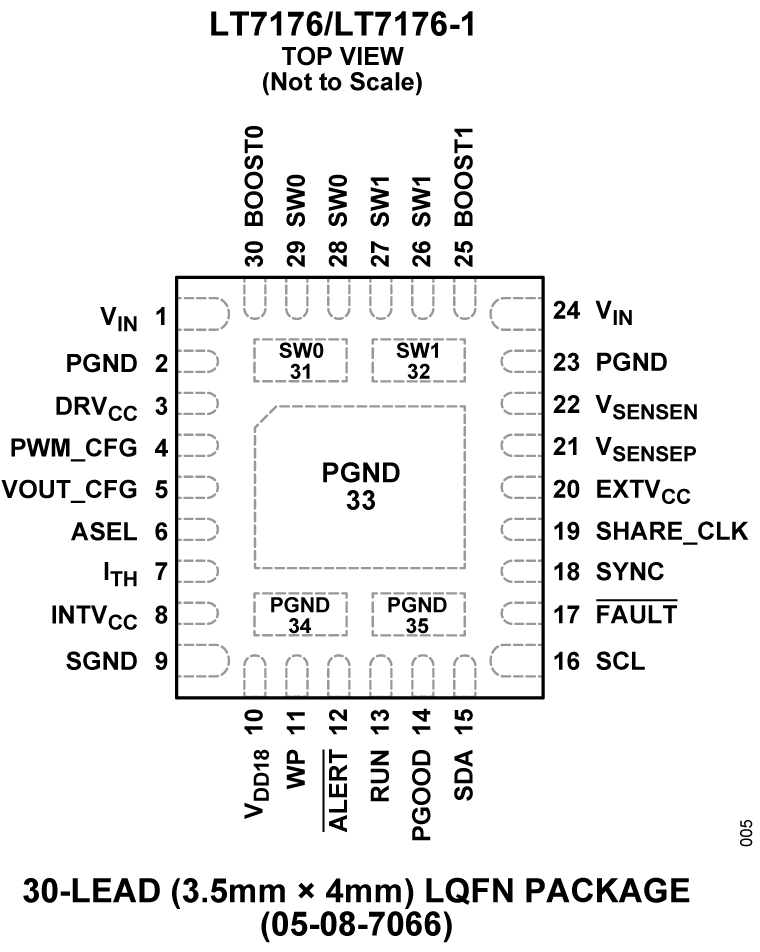

30ピン（3.5mm × 4mm）LQFNパッケージ
