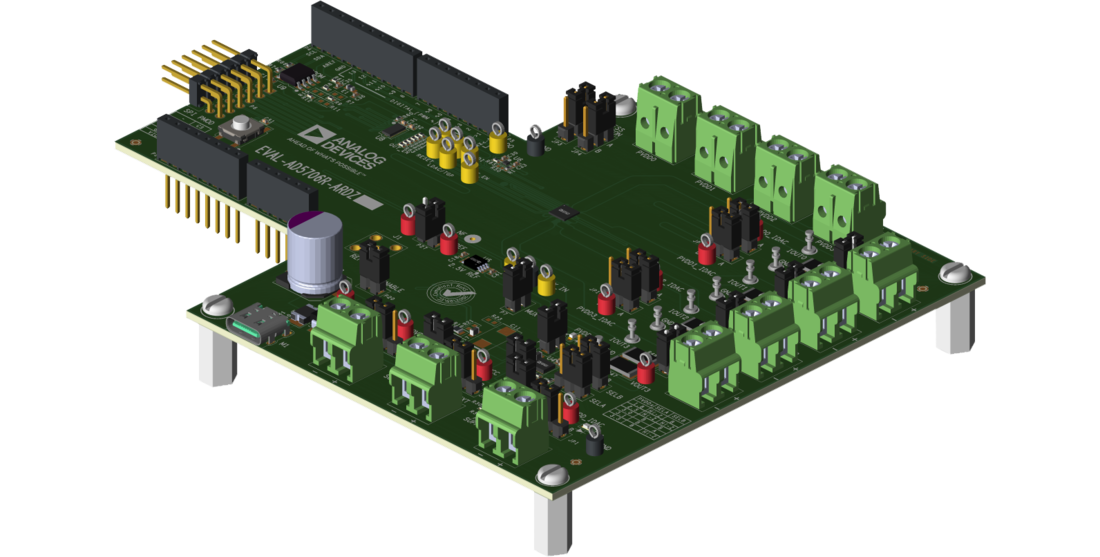

【ADI】AD5705R/AD5706R: 4ch 12/16ビット リファレンス内蔵 SPI搭載 電流出力DAC
概要

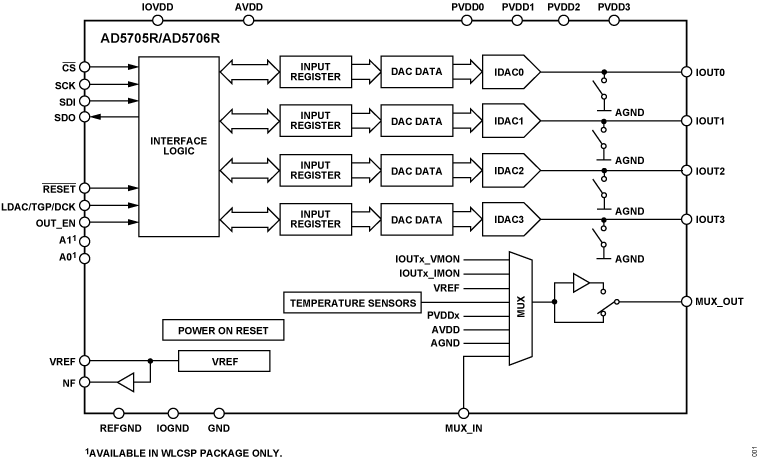

AD5705R/AD5706Rは、4チャネル、12/16ビット分解能、低ノイズのプログラマブル電流出力型D/Aコンバータです。
このデバイスは、2.5Vの電圧リファレンスを内蔵し、ロードDAC機能（一定値の出力）、A/B切り替え機能（方形波出力）、ディザ・トーン発生機能（正弦波重畳出力）の3種の動作モードを備えています。
オンチップのマルチプレクサにより、電源電圧、出力電圧、出力電流、および、内部ダイ温度をモニタリングできます。
各電流出力段は、最大300mAまでのプログラマブルな電流設定が可能です。さらに、本デバイスを複数（最大4）並列させることも可能で、WLCSPパッケージ品においては、アドレス指定ピン（A0、A1）を使用することで、単一のチップ・セレクト（CS）ラインを共有して個別に通信することが可能です。
各DACチャネルは独立した正電源レール（PVDDx）を備えており、それぞれ、1.65V ～ AVDD（≦3.6V） の動作範囲でアプリケーションの仕様に合わせて電圧レールを選択でき、電力効率、および、熱性能の両方を最適化できます。
 |
 |
 |
 |
 |
 |
 |
アプリケーション
フォトニクス制御
光通信
LEDドライバ用プログラマブル電流源
電流モードのバイアス供給
特長
スケーラブルなピン構成
AD5705R： 12ビット
AD5706R： 16ビット
出力チャネルごとにプログラマブルな出力電流範囲
50mA、150mA、200mA、300mA
1.65V ~ AVDD（≤ 3.6V）の出力供給電圧
出力チャネルごとに独立した電源供給
出力チャネルあたり最大0.3Vのドロップアウト電圧
IOUTピンの内部スイッチはグランドに接続
2.5V オンチップ電圧リファレンス
50MHz SPIインターフェース
ロードDAC、A/B切り替え、および、ディザ・トーン発生機能を搭載
アナログ診断モニタリング搭載
SPI通信による発熱アラート機能搭載
パッケージ

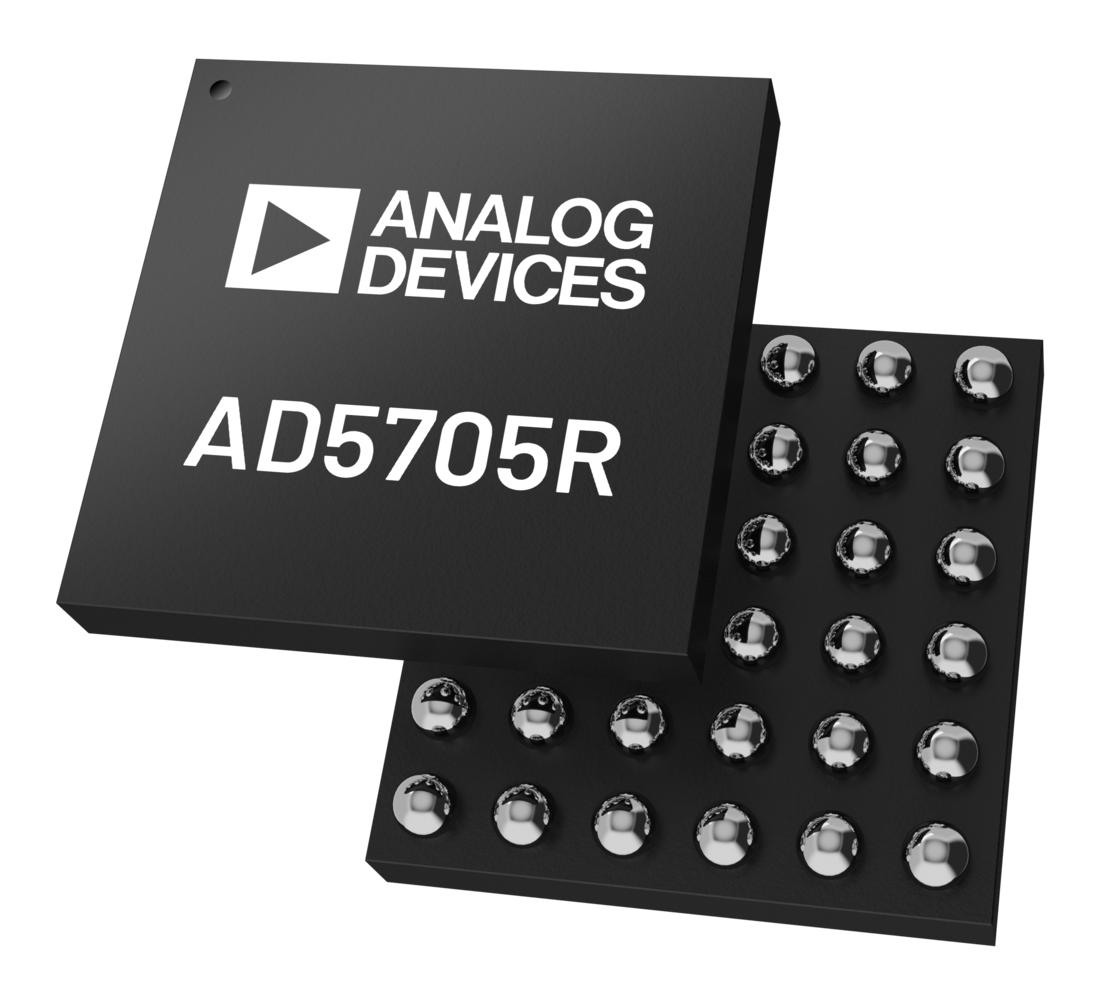

2.55mm × 2.55mm 36ボール WLCSP

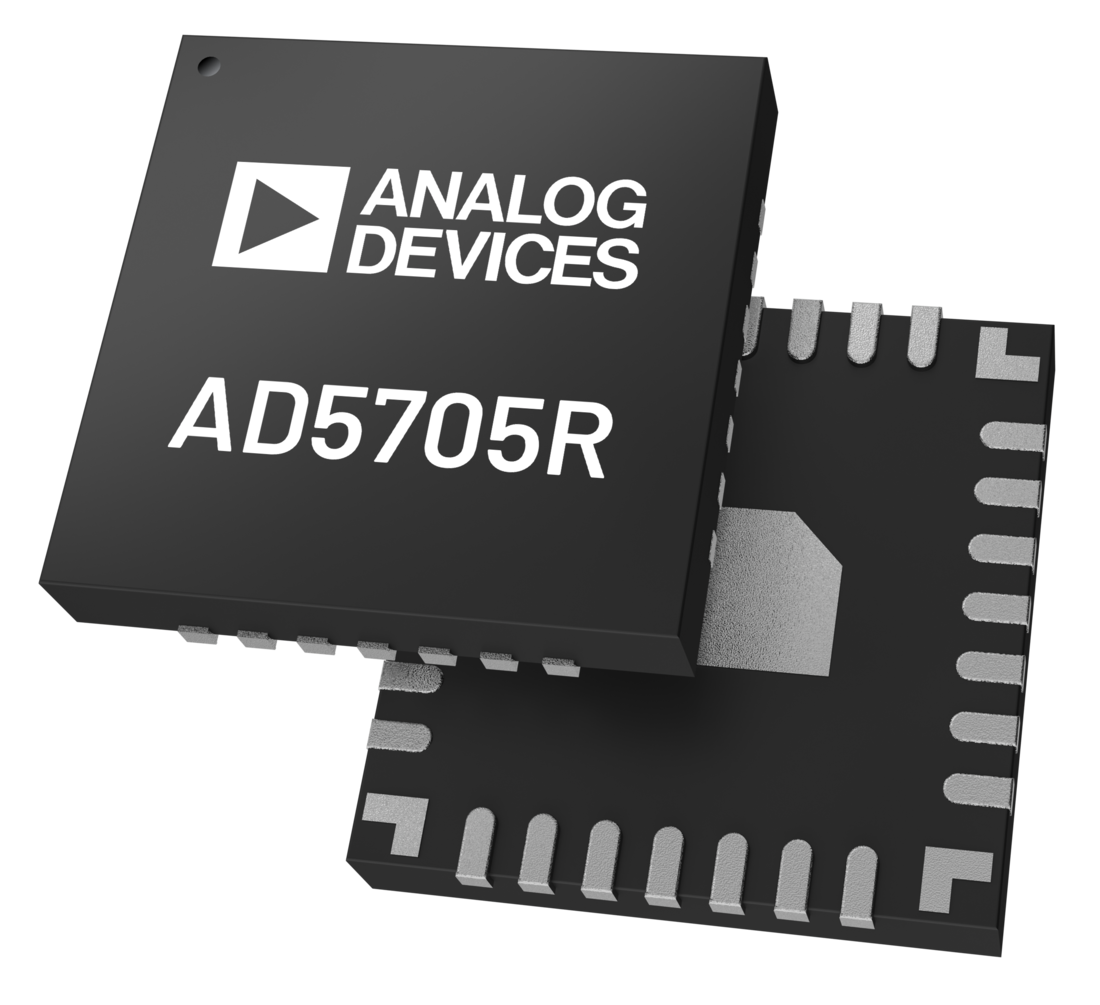

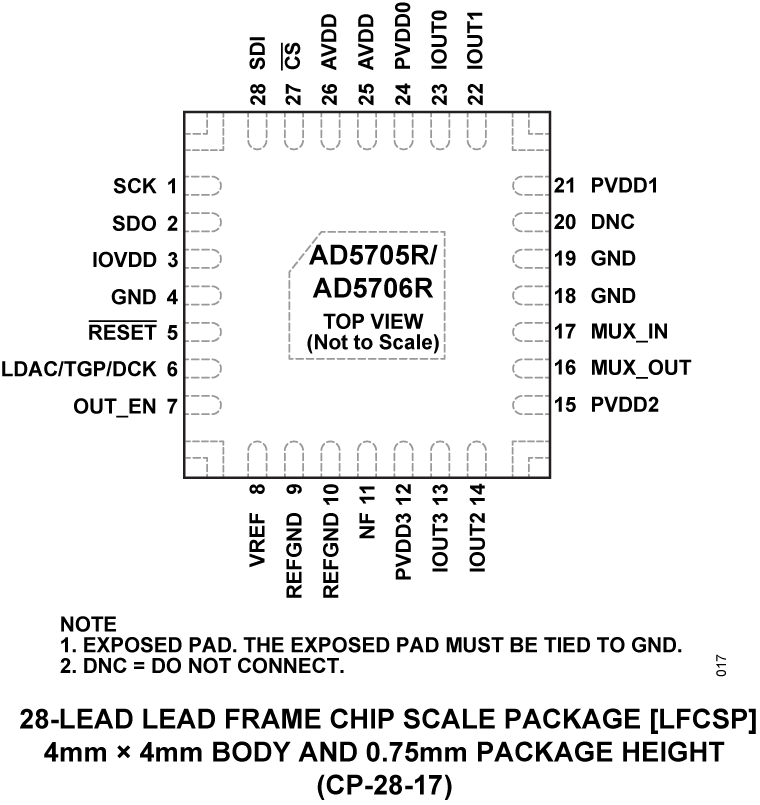

4mm × 4mm 28ピン LFCSP
動作温度範囲： -40℃ ～ +125℃
