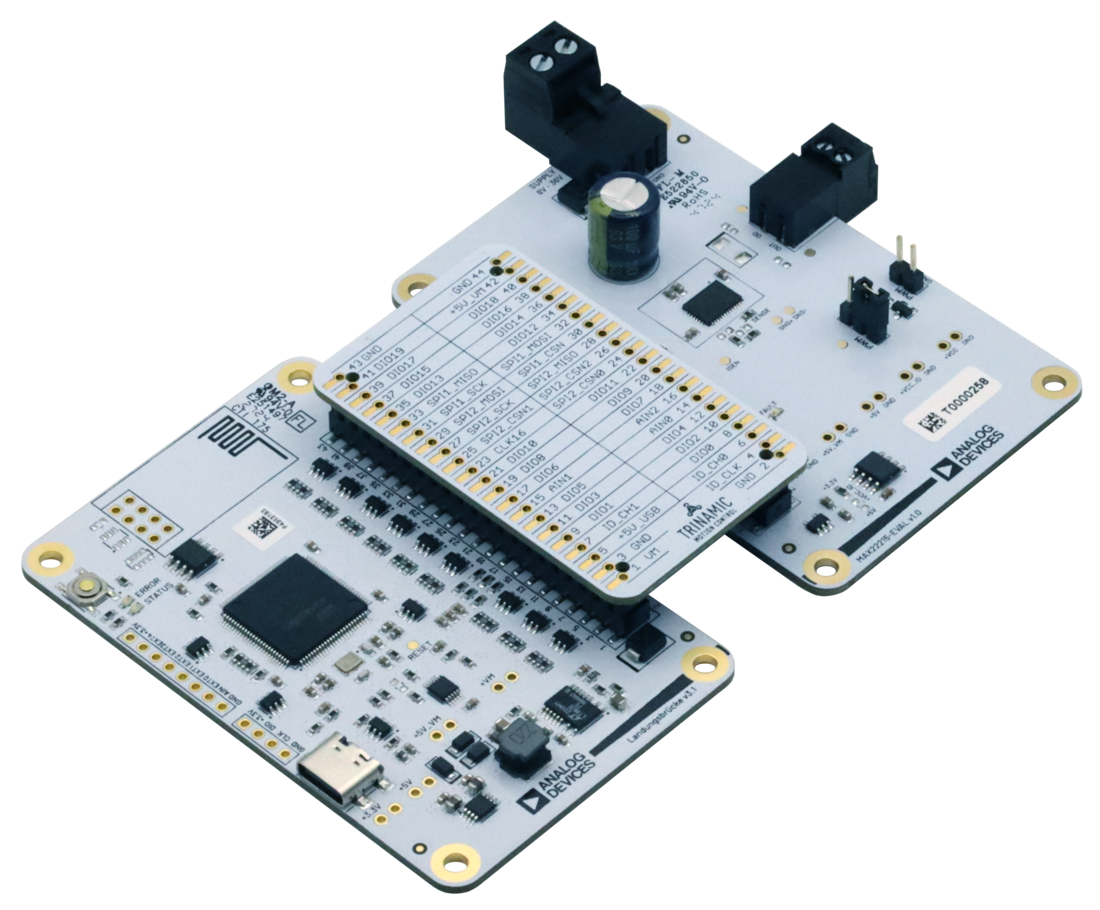

【ADI】MAX22215: 電流検出アンプと高度な診断機能を備えたソレノイド／ブレーキドライバ
概要
MAX22215は、36Vハーフ・ブリッジFETと65VローサイドNFET（ブレーキ解除用）を内蔵した、ソレノイドドライバ、および、電気機械式モーター用ブレーキドライバです。コイル電流出力はPWMを用いて励磁・消磁の両フェーズで制御可能なため、各電流値やタイミングを正確に制御できます。
堅牢な55V消磁クランプの内蔵により、TVS等の外付けデバイスを不要にした高速消磁を実現しました。このクランプ機能によって、ジャンクション温度が危険なレベルを超えないよう、安全な動作領域を確保することができます（SafeDemagTM機能）。
低オン抵抗（50mΩ）のFETの採用により、高効率・低消費電力を実現しており、スペース制約のあるPCB上で高電力密度が求められるアプリケーションに最適です。
 |
 |
 |
アプリケーション
産業用モーターブレーキ解除
ロボット用モーターブレーキ解除
ソレノイド・ドライブ
特長
ハーフ・ブリッジ・ドライバ
最大36V動作、RON: 約50mΩ × 1
ローサイドFET
最大65V動作、RON: 約50mΩ × 1
組み込み消磁回路
55V高出力クランプ
SafeDemagTM 熱制御ループ
I2Cシリアル・インターフェース
1MHz動作
設定・診断用（最大16デバイス共有可）
クロスバー伝導を防止するデッド・タイム回路を内蔵
5Vレギュレータ内蔵
低オフセットで高精度な電流検出アンプ（CSA）内蔵
保護および診断機能
過電流保護（OCP）
3系統の低電圧ロックアウト（UVLO）
過熱警告／サーマル・シャットダウン（TWARN/TSD）
消磁電圧アナログ出力ピン（ODM）
フォルト・インジケータ（nFAULT）
負荷接続チェック用診断モード
システム内部モニタリング

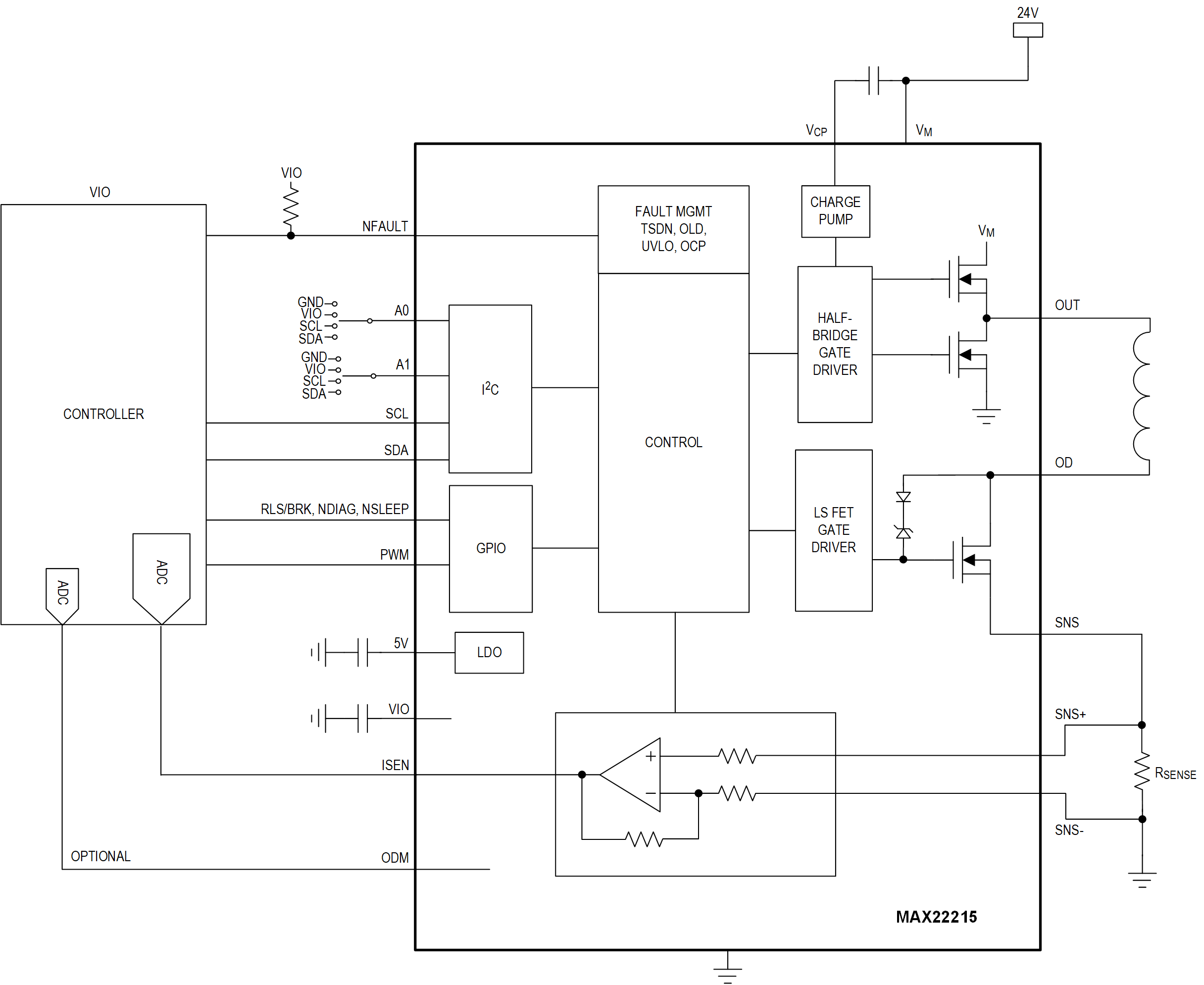

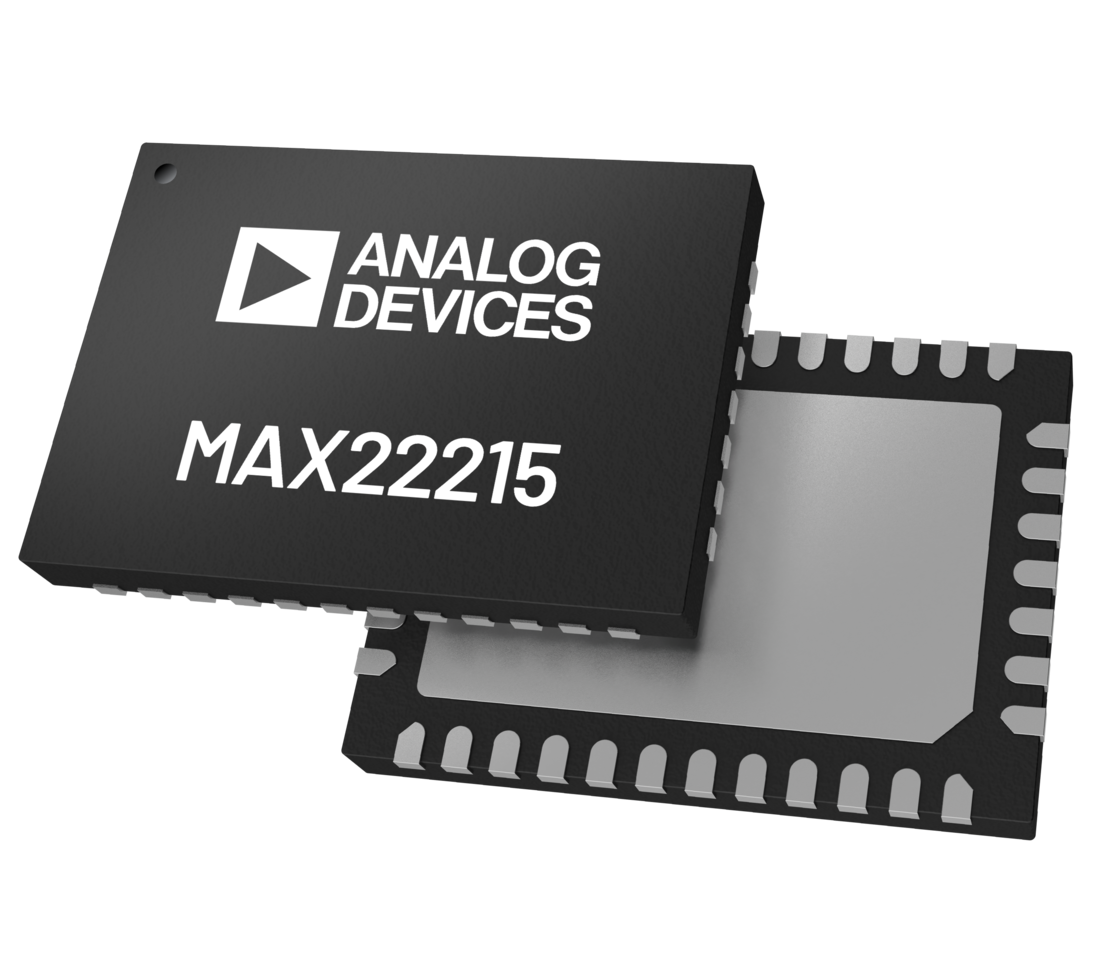

5mm × 7mm、38ピンTQFNパッケージ
