【ADI】AD5710R/AD5711R: 8ch 12/16ビット リファレンス内蔵 SPI搭載 電流/電圧出力DAC
概要
AD5710R/AD5711Rは、8チャネル、12/16ビット分解能のD/Aコンバータです。各チャネルはそれぞれ独立して電流出力（IDAC）、または、電圧出力（VDAC）として構成できます。また、2.5V、3ppm/℃の電圧リファレンスが内蔵されています。
IDAC出力構成の場合の出力電流範囲は 0mA ～ 50mA、VDAC出力構成の場合の出力電圧範囲は 0V ～ VREF、または、0V ～ 2×VREFです。
オンチップマルチプレクサにより、電源電圧、出力電圧、出力電流、および、内部ダイ温度をモニタリングできます。

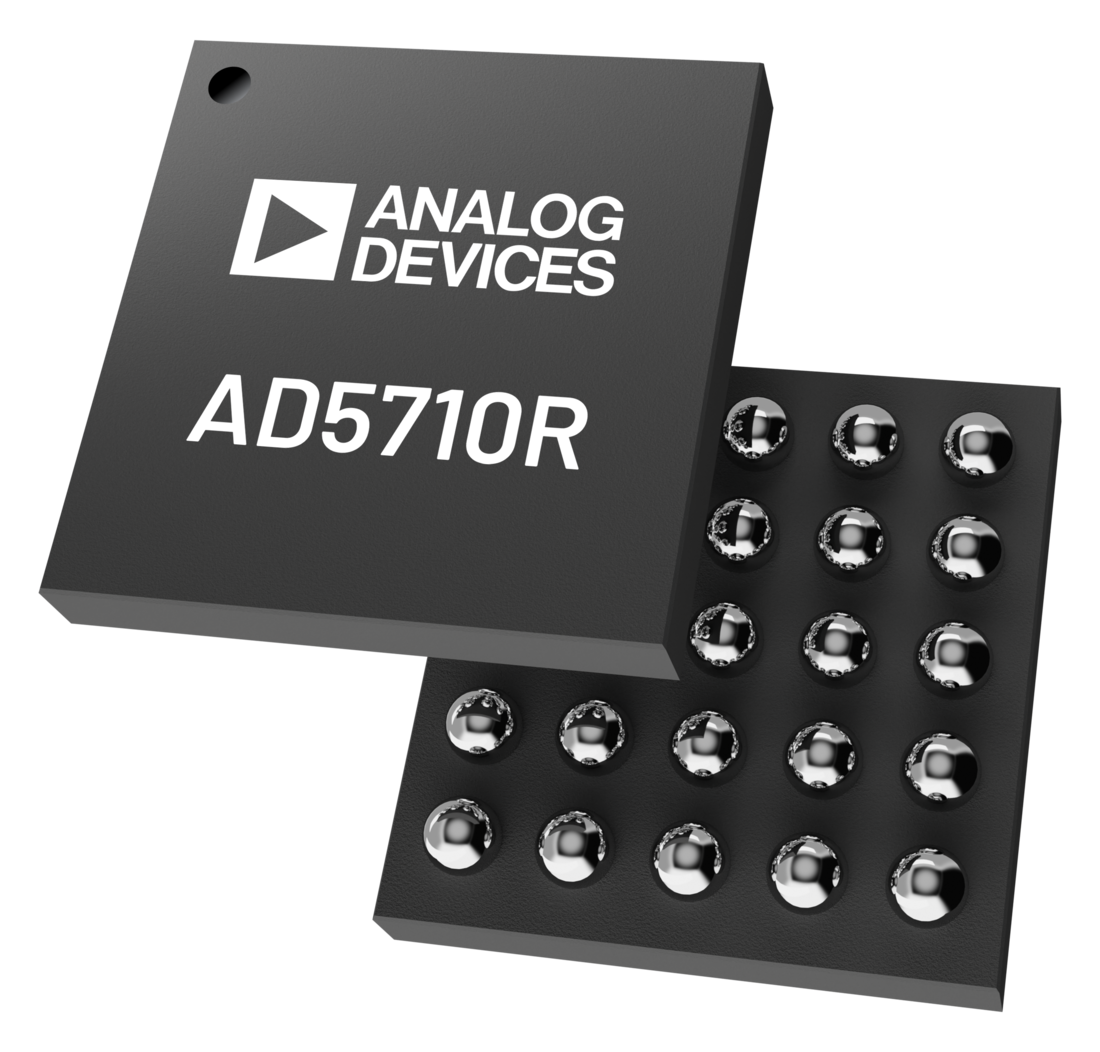

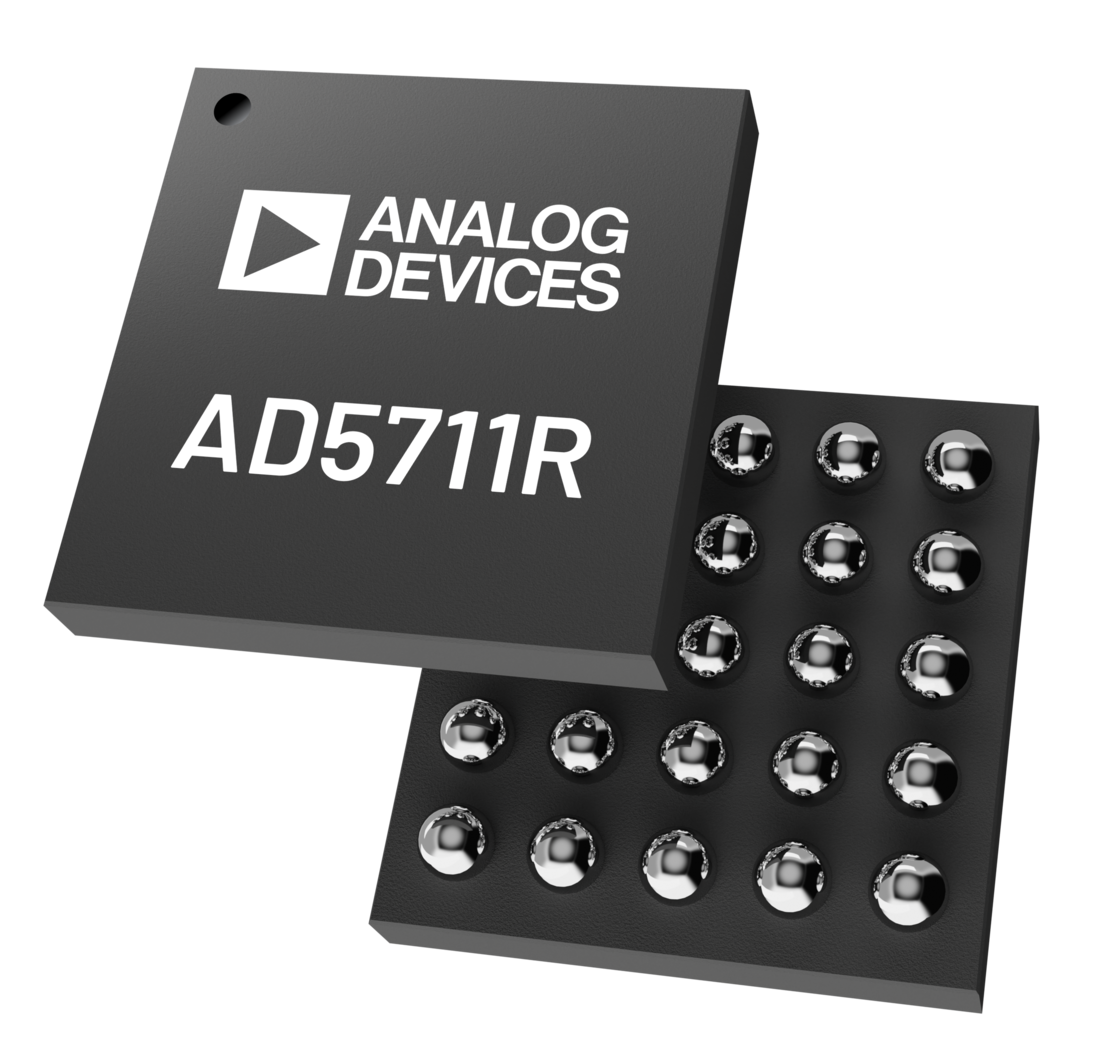

パッケージは25ボールのウェハーレベルチップスケールパッケージ（WLCSP）で、-40℃ ～ +125℃の広い温度範囲での動作に対応しています。
 |
 |
 |
 |
 |
アプリケーション
光通信
計測機器
データ取得
自動試験装置
プロセス制御と産業オートメーション
特長
スケーラブルなピン構成
AD5711R： 12ビット
AD5710R： 16ビット
各チャネルはVDAC、または、IDACの任意の組み合わせとして設定可能
DNL
AD5710R： ±1 LSB（最大値）
AD5711R： ±0.25 LSB（最大値）
出力電流ドライブ能力（IDAC/VDACモード）： 50mA
VDACモード時の最大ヘッドルーム： 70mV
IDACモード時の最大ヘッドルーム： 0.25V
2.5V内部電圧リファレンス、標準3ppm/℃
複数デバイスの使用時にCSピンを共通化するためのアドレスピン（A0、A1）をサポート
1.71V ~ AVDD（≤ 5.5V）の出力供給電圧
電源電圧、出力電圧、出力電流、および、ダイ温度の診断モニタリング

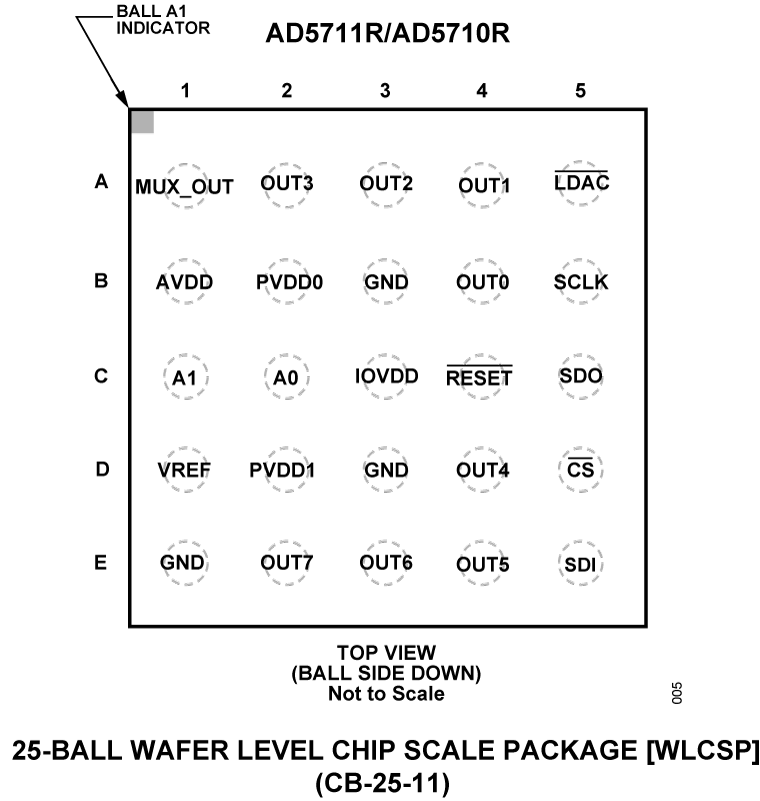

超小型フォームファクター： 2.1mm × 2.2mm、25ボールWLCSP
動作温度範囲： -40℃ ～ +125℃
