【ADI】ADXL366： 低消費 3軸 ±2g/±4g/±8g デジタル出力 MEMS加速度センサ
概要
ADXL366は、超低消費電力の3軸MEMS加速度センサーです。100Hzの出力データレート（ODR）ではわずか0.96μA、モーション・トリガーによるウェイクアップモードでは191nAしか消費しません。パワーデューティサイクリングを使用する他の加速度センサーとは異なり、すべてのデータレートにおいて全帯域幅の加速度データを測定します。
システム全体の消費電力削減を実現するために多くの機能が備わっています。これには、設定可能なステップカウンター、マルチモード対応の深いFIFO、内蔵の省電力温度センサー、割り込み機能を備え同期サンプリングに対応可能なA/Dコンバータ、わずか35nAの消費電流で動作可能なシングルタップおよびダブルタップ検出機能、誤動作を防止するためのステートマシンなどが含まれています。さらに、サンプリングを外部で制御可能にするため外部クロックの外部制御も可能にしております。
 |
 |
 |
 |
アプリケーション
24時間稼働センサ
補聴器
生体モニタ装置
モーショントリガスイッチ
単セル動作のスマートウォッチ
特長
電源電圧
1.1V ～ 3.6V： 単セルバッテリーでの動作が可能
内蔵電源によって高い電源電圧変動除去比（PSRR）を実現
超低消費電力
0.96μA： 100Hz ODR（50Hz帯域幅） 2.0V供給時
191nA： ウェイクアップモード
47nA： スタンバイモード
高感度： 0.25mg/LSB
システムレベルでの省電力化をサポートする組み込み機能
ステップカウンター： 追加電流はわずか120nA
シングルタップとダブルタップ検出： 追加電流はわずか35nA
閾値が調整可能なスリープ＆ウェイクアップモード
自律的な割り込み処理
512サンプル対応のFIFO： ホストプロセッサの負荷を最小化
ノイズ密度： 130μg/√Hz（超低ノイズモード 2g範囲 100Hz ODR時）
加速度データの同期： 外部トリガーによる同期が可能
温度センサー内蔵
2次アンチエイリアスフィルター内蔵
SPI（4線式）およびI2Cインターフェース

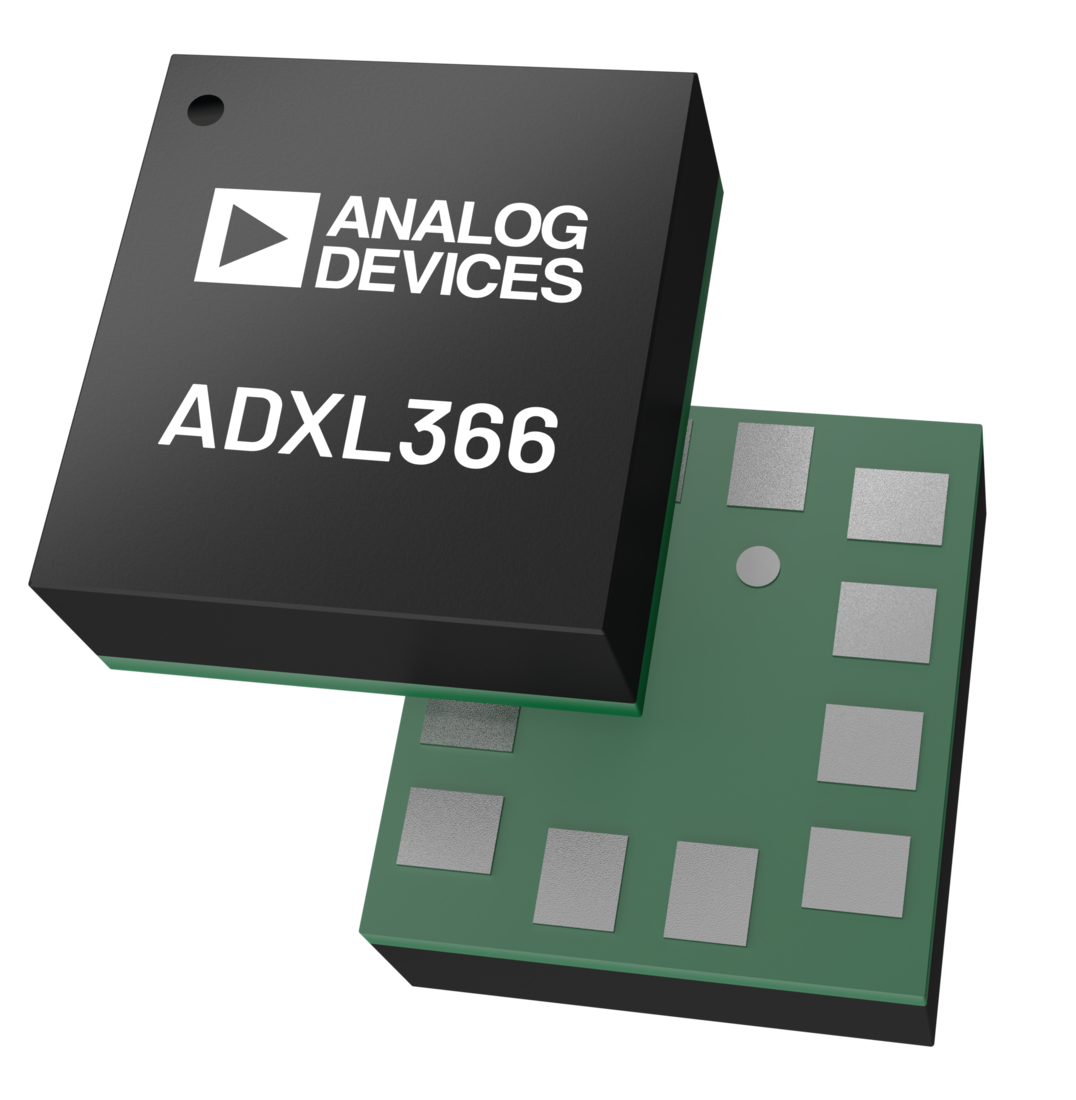

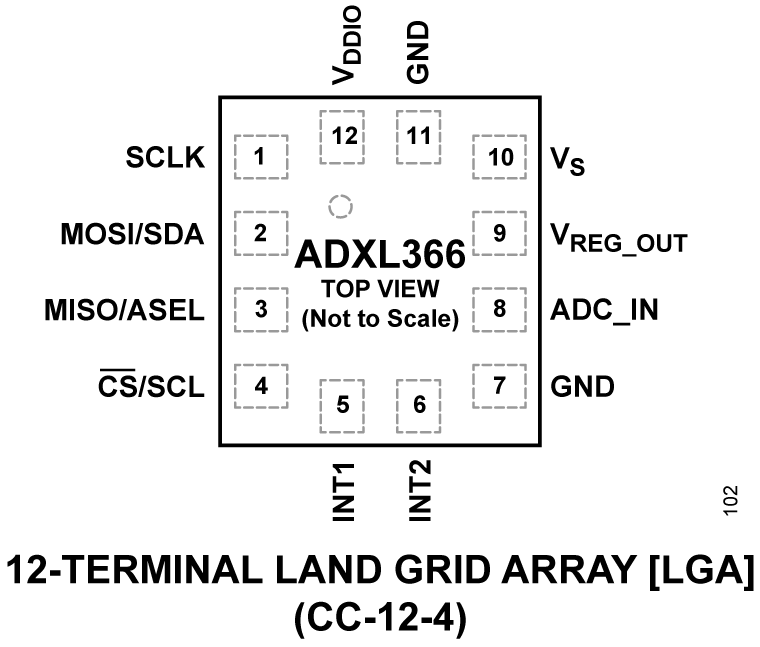

小型・薄型パッケージ： 2.2 mm × 2.3 mm × 0.87 mm、12端子LGAパッケージ
