【ADI】LT83401/LT83402: Silent Switcher®3 超低ノイズ 42V入力 1A/2.5A出力 同期整流式降圧レギュレータ
概要
LT83401/LT83402は、Silent Switcher® 3アーキテクチャの降圧レギュレータです。高効率、広帯域超低ノイズ性能を特長とし、特に、低周波（0.1Hz～100kHz）において卓越した低出力ノイズ性能を実現します。
1個の抵抗で出力電圧を設定でき、出力電圧に関わらず、優れた出力ノイズ性能が得られます。高い変換効率が求められるアプリケーションやノイズに敏感なアプリケーションに最適です。
 |
 |
 |
 |
 |
アプリケーション
車載用および産業用電源
医療用途：画像診断機器
高速・高精度データコンバータ
バイポーラ、超低ノイズ電源
低ノイズ計測機器およびディスプレイ
特長
Silent Switcher® 3アーキテクチャ
超低RMSノイズ（10Hz～100kHz）： 2.8μVRMS
超低スポットノイズ： 10kHzで4nV/√Hz
超低EMIエミッション
超高速過渡応答
出力コンデンサを最小限に抑制
高周波数で高効率を実現

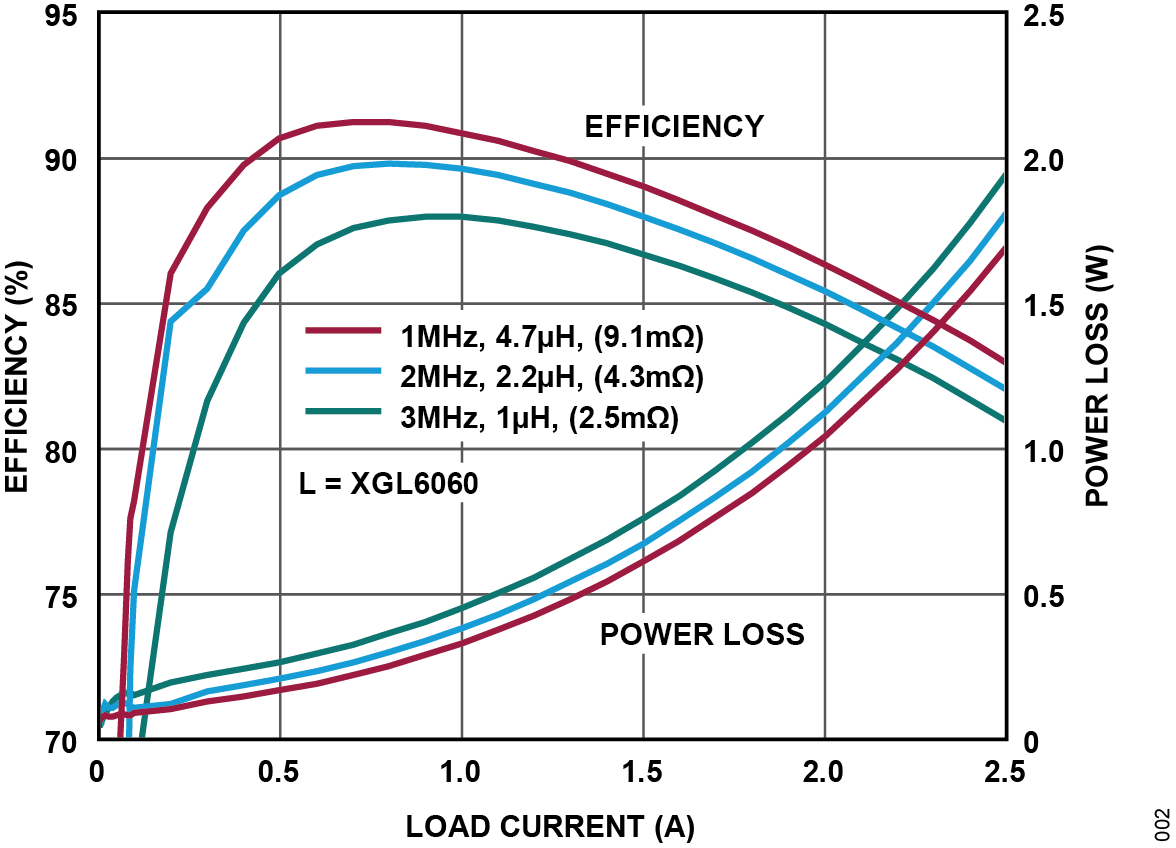

2MHz、VIN=12V、VOUT=5Vで最大92.4%の効率
入力電圧範囲： 2.8V ～ 42V
出力電圧範囲： 0V ～ (VIN – 1V)
ユニティゲイン構成で最大15Vの出力電圧に対応
高速最小スイッチオン時間： 22ns
高精度リファレンス
リモートセンス機能
全温度範囲にわたって±0.8%の精度
強制連続モード機能
調整及び同期可能： 300kHz ～ 6MHz
パワーグッド機能

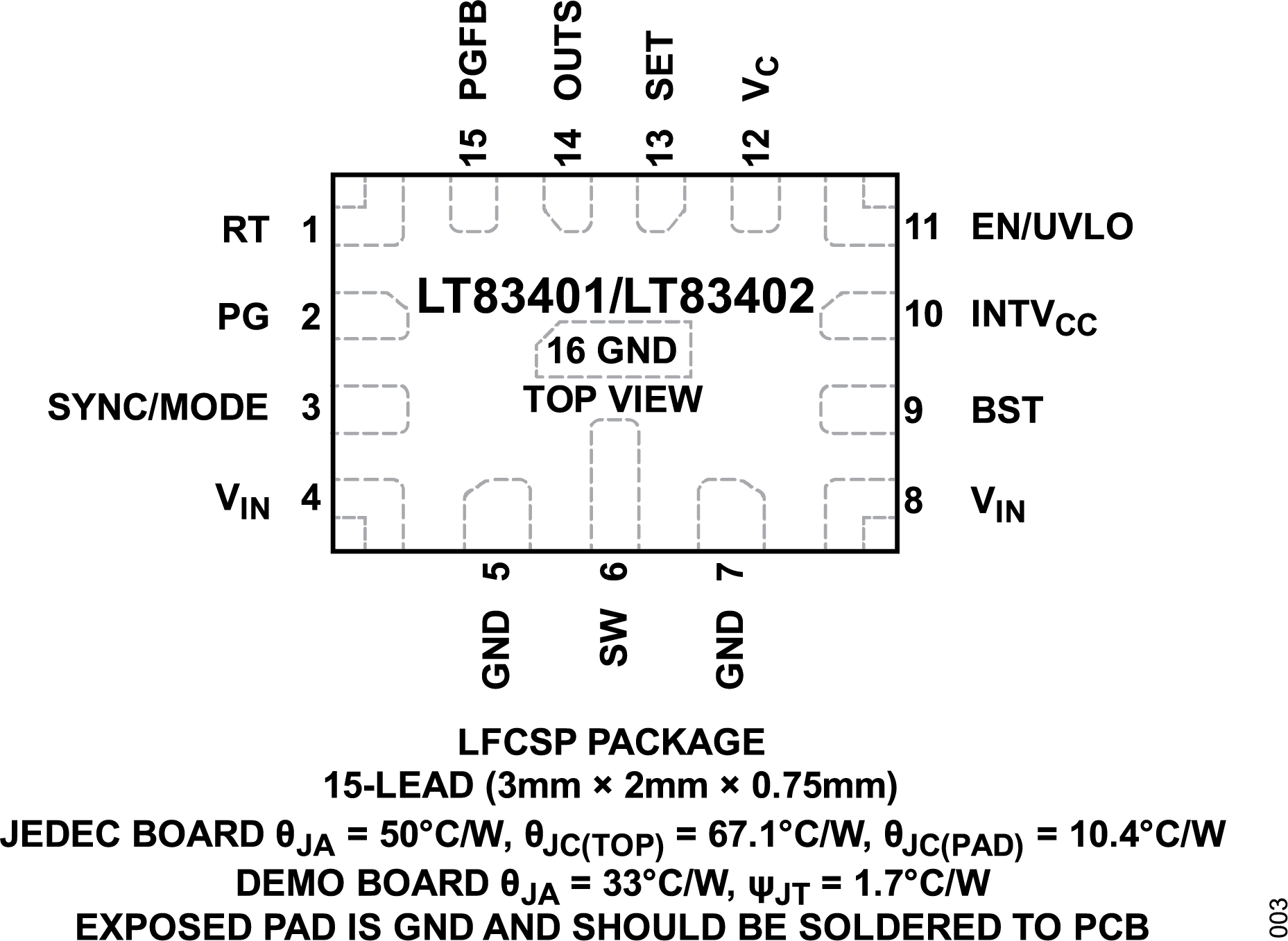

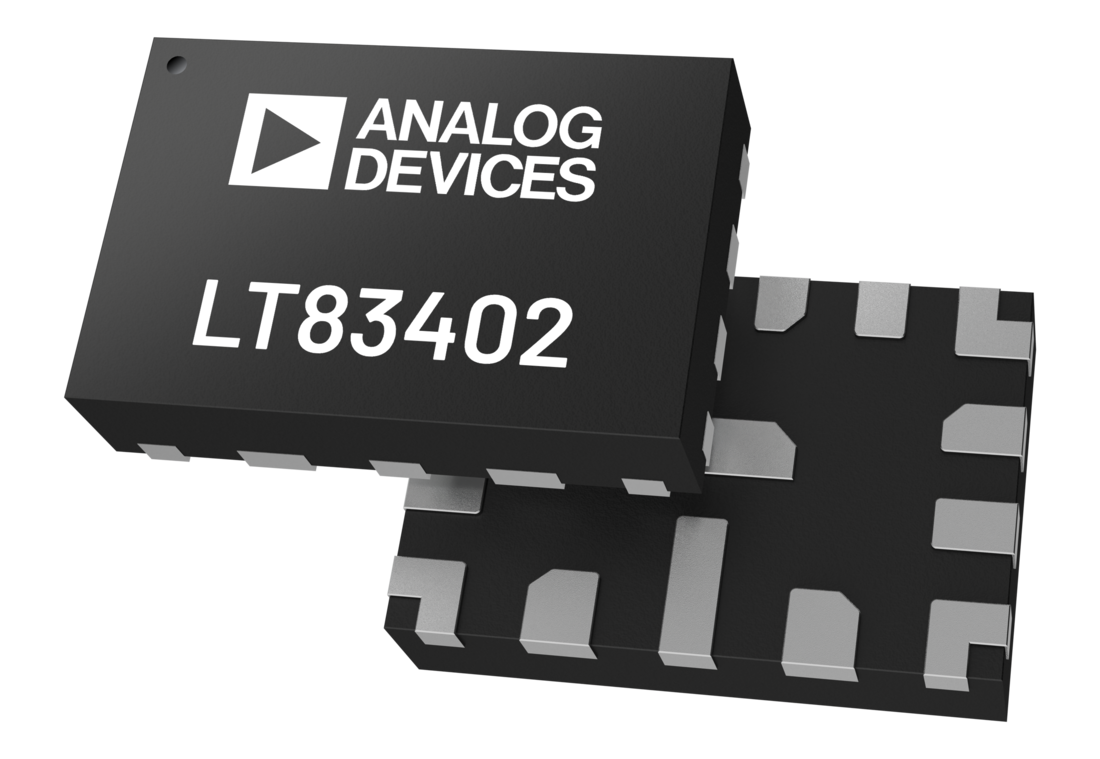

小型15ピン 3mm x 2mm LFCSPパッケージ
互換製品ファミリー
LT83201（18V、1A）
LT83203（18V、3A）
LT83205（18V、5A）
