ADAQ7769-1:　高インピーダンス入力　24ビット　1MSPS　PGA/アンチエイリアシングフィルター内蔵　μModule® データアクイジションシステム

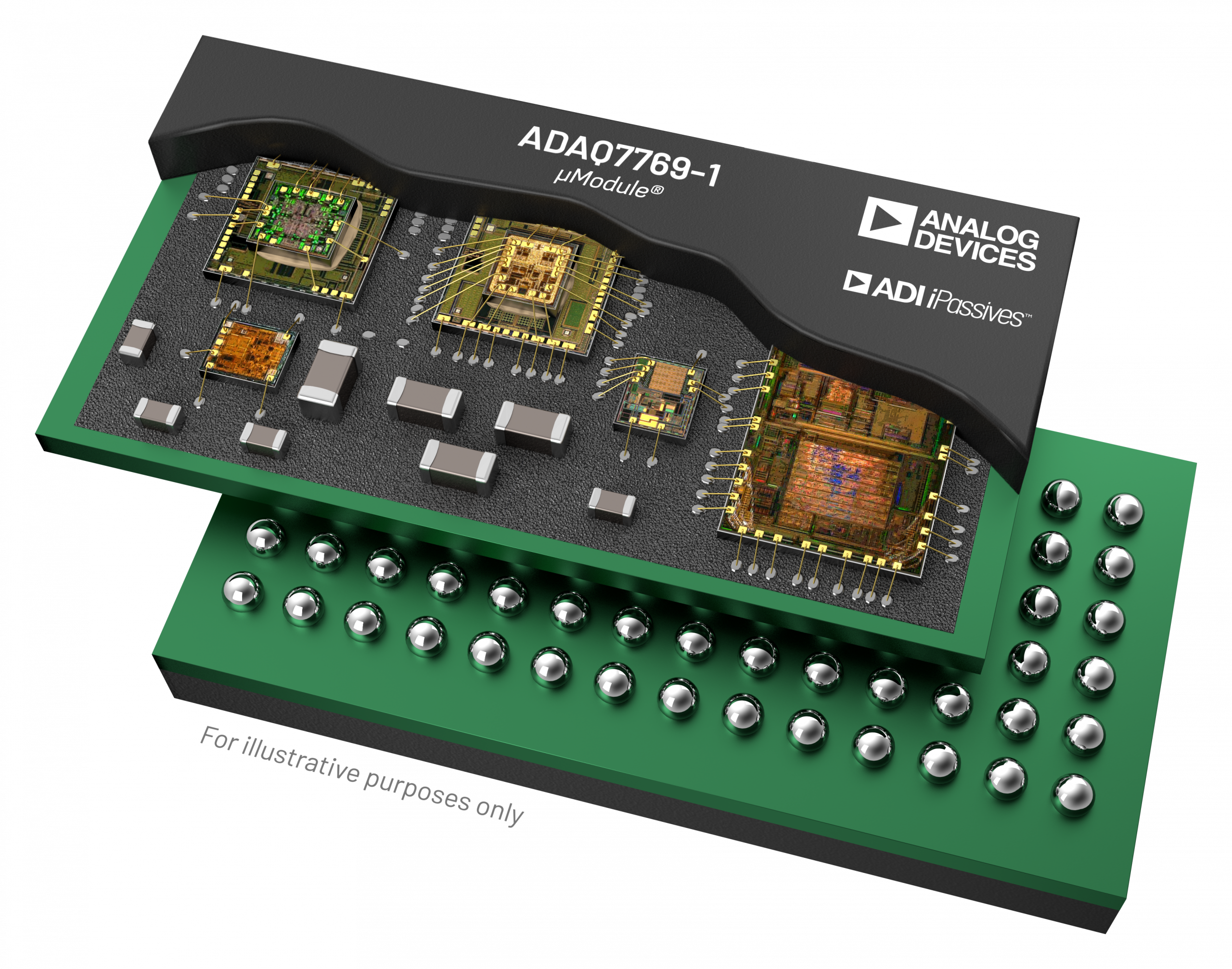

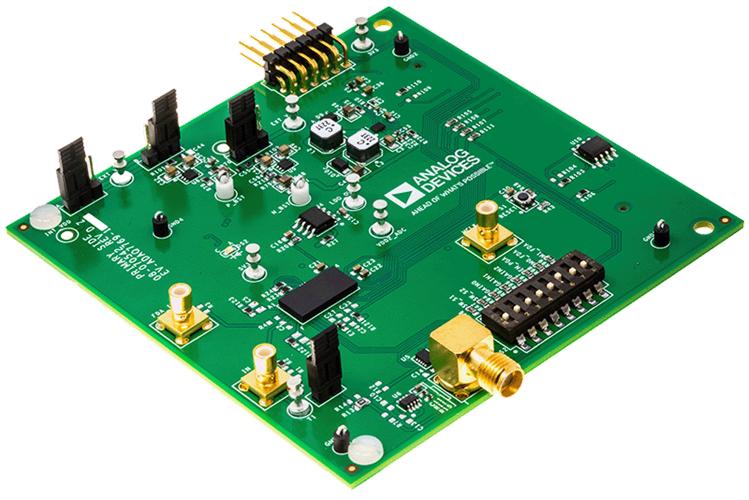

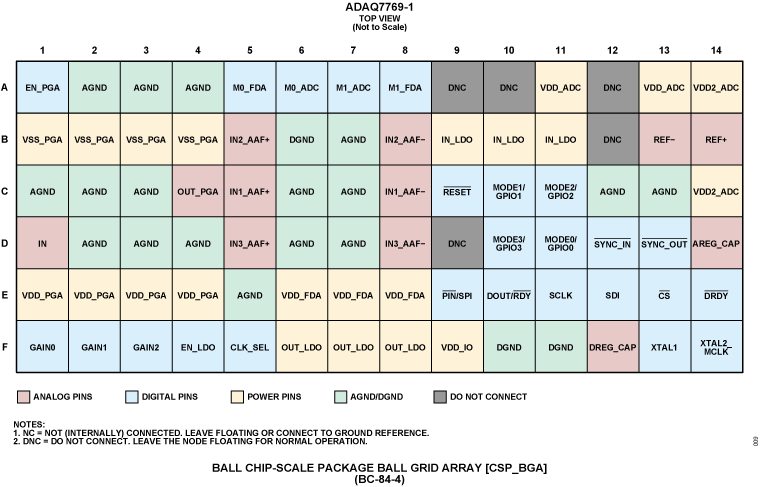

ADAQ7769-1は、24ビットA/Dコンバータとシグナル・コンディショニングを集積した高精度データ収集（DAQ）μModule®システムです。コンパクトで高性能な高精度DAQシステムの迅速な開発を可能にします。
入力範囲は、ユニポーラで0V～+24V、または、0V～−24V、バイポーラでは±16Vの幅広いシングルエンド入力範囲に対応します。
入力信号は、標準で1pAという非常に低い入力バイアス電流でバッファされます。これにより、入力インピーダンスのマッチングが容易になり、高出力インピーダンスのセンサーと直接インターフェースすることが可能になります。
4次ローパス・アナログ・フィルタとプログラム可能なデジタル・フィルタの組み合わせにより、入力ノードに存在する高周波ノイズや帯域外のトーンが対象帯域内に折り返し（エイリアシング）されるのを防ぎます。このアナログ・ローパス・フィルタは、高い位相直線性と、最大の振幅応答平坦特性を実現するように設計されています。
高性能なADCドライバ・アンプは、最大サンプリング・レートでADC入力が完全にセトリングすることを保証します。このドライバ回路は、安定性を維持しつつ、ノイズ、誤差、歪みの付加を最小限に抑えるように設計されています。
ADAQ7769-1には2種類のリファレンス・バッファがあります。リファレンス入力の駆動要件を緩和するためのプリチャージ・リファレンス・バッファ、または高インピーダンスのリファレンス入力を提供するためのフル・リファレンス・バッファです。どちらのバッファもオプションであり、レジスタ設定を通じてオフにすることができます。
ADAQ7769-1では3種類のデジタル・ローパス・フィルタが利用可能です。広帯域低リップルFIRフィルタは、理想的なブリックウォール・フィルタに似たフィルタ・プロファイルを持ち、周波数解析に最適です。Sinc5フィルタは、優れたエイリアシング除去性能を維持しつつ、滑らかなステップ応答を持つ低遅延パスを提供します。16.384MHzのMCLKから最大1.024MSPSの出力データレートをサポートし、低遅延のデータキャプチャや時間領域解析に理想的です。Sinc3フィルタは、広いデシメーション比をサポートし、16.384MHzのMCLKから最小50SPSの出力データレートを生成できます。これと50Hz/60Hz同時除去ポストフィルタを組み合わせることで、Sinc3フィルタは特に高精度なDC測定に有用です。
