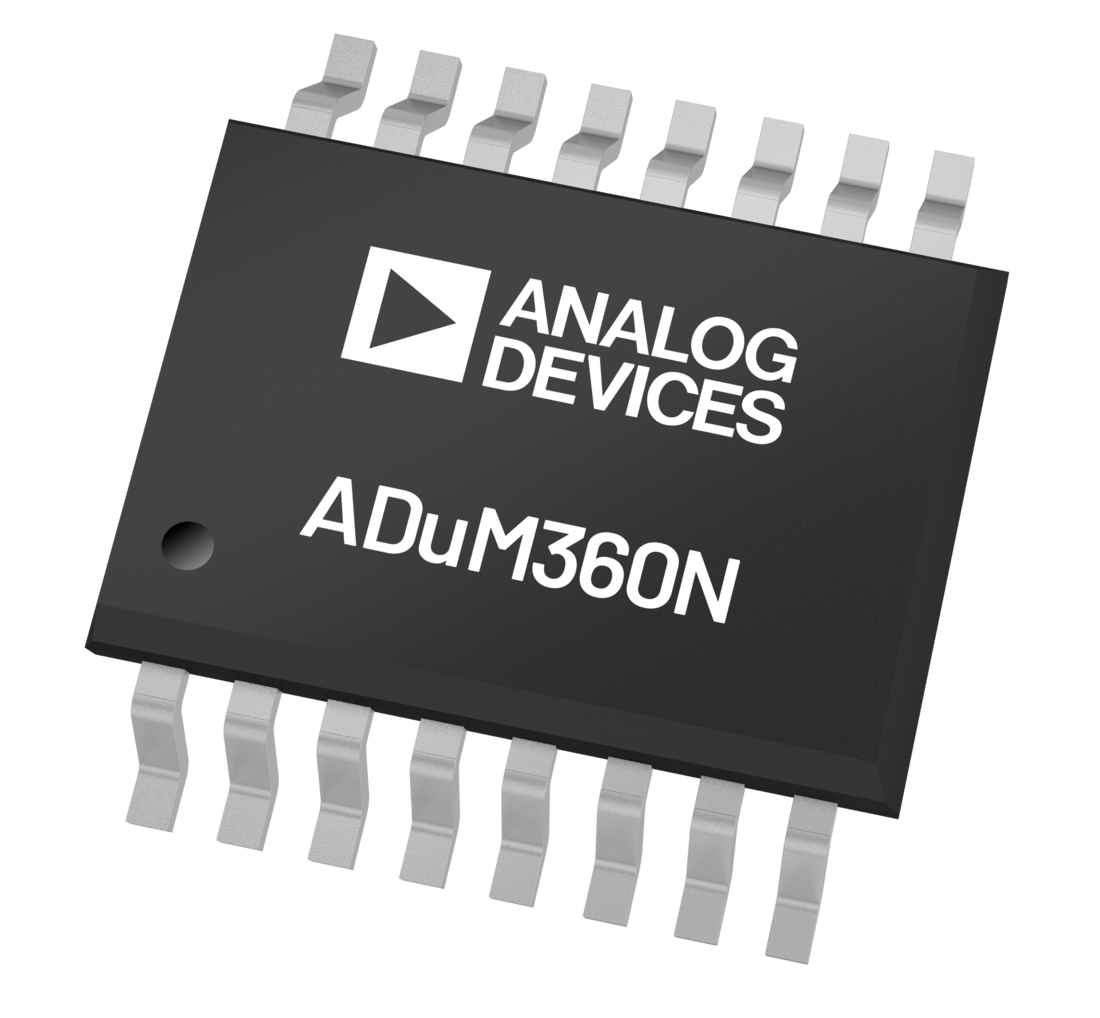

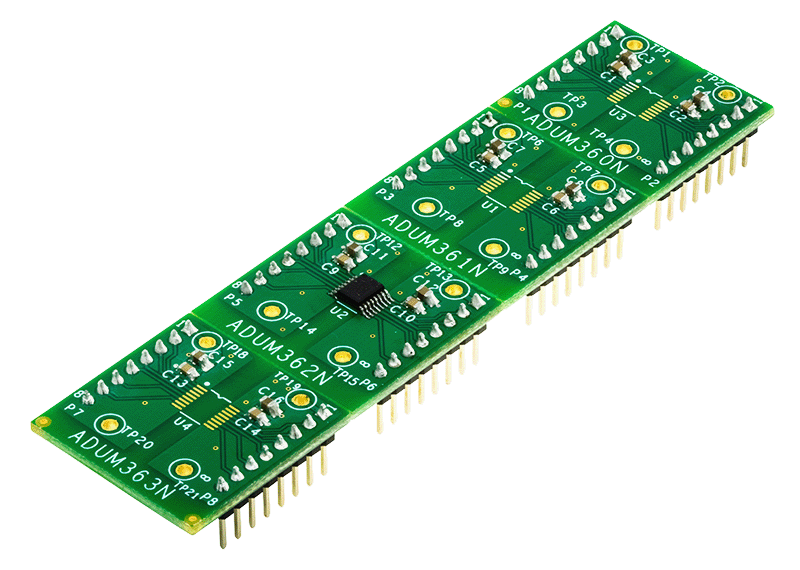

【ADI】ADuM360N: 3.0kVrms絶縁耐圧 6チャンネル デジタル・アイソレータ
概要

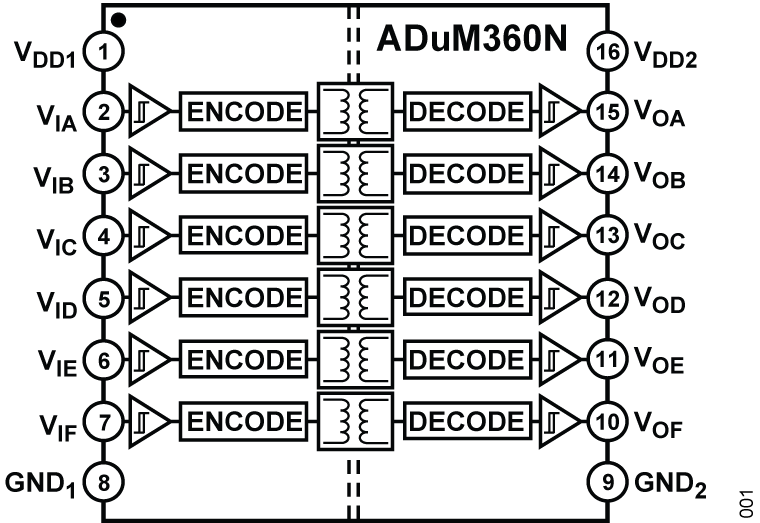

ADuM360Nは、アナログ・デバイセズ社のiCouplerⓇ技術をベースにした6チャンネルのデジタル・アイソレータです。5 Mbps時のEMI特性は、CISPR 32/EN 55032クラスBの規格に適合します。最大伝搬遅延は10 nsで、5 V動作時のパルス幅歪みは3 ns未満です。チャンネル間のマッチングは最大3.0 nsと非常にタイトです。
ADuM360Nのチャンネルは6:0構成ですが、その他のチャンネル構成の選択も可能です。
電源電圧範囲は2.25 Vから5.5 Vでの範囲で動作するため、絶縁障壁をまたいだ電圧レベルの変換も可能です。フェールセーフ機能をサポートしており、入力電源が供給されていない場合でも出力があらかじめ定められた状態に設定することができます。
 |
 |
 |
 |
アプリケーション
SPIインターフェースの絶縁
RS-485やCAN FDの絶縁
PWMコントローラの信号絶縁
汎用の多チャンネルインターフェース絶縁
特長
チャンネル構成
6:0： ADuM360
5:1： ADuM361
4:2： ADuM362
3:3： ADuM363
高い同相過渡電圧: 180 kV/μs (標準値)
放射ノイズおよび伝導ノイズに対する高い耐性
低伝搬遅延
6.2 ns (標準値、5 V動作時)
10 ns (最大値、5 V動作時)
低い動作電流: 1 Mbpsでチャンネルあたり1.65 mA未満
2.25 V ～ 5.5 Vのレベル変換に対応
最大データレート: 5 V動作時に150 Mbpsを保証
高温動作: 125℃

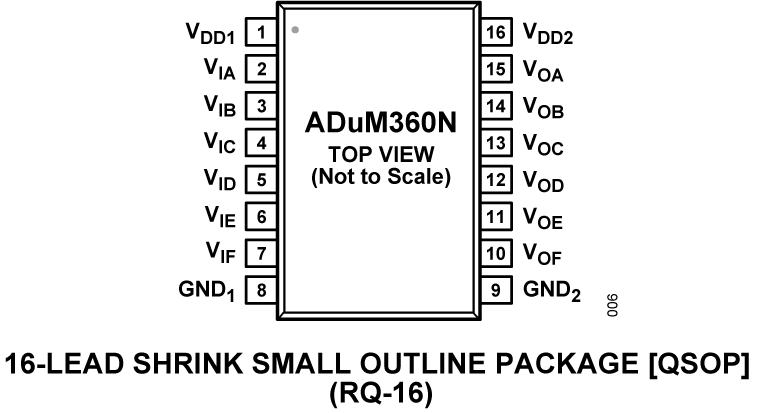

パッケージ: 16ピン、RoHS準拠、QSOPパッケージ
安全性と規制に対する認定
UL 1577
VISO = 3000 VRMS (1分間)
DIN EN IEC 60747-17
VIORM = 636 VPEAK
IEC/EN/CSA 62368-1
IEC/CSA 60601-1
IEC/CSA 61010-1
CQC GB 4943.1 (申請中)
絶縁バリア間のESD保護: ±8 kV (IEC 61000-4-2)
入出力ピンのHBM ESD保護: ±8 kV
フェールセーフ出力: High (N1) または Low (N0)
車載向けAEC-Q100に準拠
