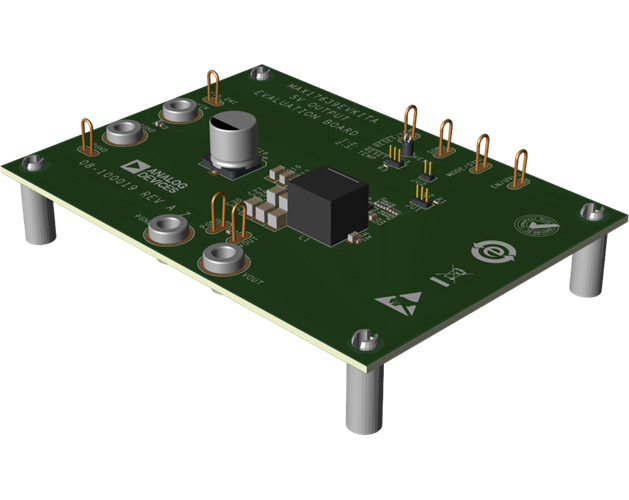

【ADI】MAX17636/8/9： 3V～36V入力 最大10A出力 高効率 同期整流式降圧DC/DCコンバータ
概要
MAX1763xシリーズは、MOSFETを内蔵した高効率、3V～36V入力電圧対応の同期整流式降圧DC/DCコンバータです。
MAX17636は6A、MAX17638は8A、MAX17639は10Aの連続電流をそれぞれ供給でき、MAX17639は最大12Aのピーク電流をサポートしています。出力電圧は、0.6VからVINの90%までの設定が可能です。
MODE/SYNCピンを使用することで、固定周波数動作のパルス幅変調（PWM）モード、軽負荷時にスイッチング動作を最適化（間引き）するスイッチング周波数変調（SFM）モードの動作を切り替えて使用できます。また、外部クロックに同期させることも可能です。
EN/UVLOピンによって、システムの起動シーケンス制御や低電圧時の保護設定が容易であり、ソフトスタート（SS）ピンにより、起動時の突入電流を抑制することもできます。
RESET/TJピンは、出力電圧ステータス、または、内部シリコン・ダイの温度をモニタし、理論的な推定に頼らずに堅牢で信頼できる電源設計が可能になります。
 |
 |
 |
アプリケーション
ファクトリ・オートメーションおよびビルディング・オートメーション
分散型DC電源システム
汎用プライマリー電源
特長
超高効率を実現する設計
パワーMOSFETのRDS-ON： ハイサイド 22.5mΩ / ローサイド 8.5mΩ
効率： 94.9% （＠24VIN、5VOUT、10A時）
95.6%（＠24VIN、5VOUT、6A時）
外部バイアス入力で効率が向上
Iq： 40μA （24VIN / 3.3VOUT時）
最大連続出力
6A（MAX17636）
8A（MAX17638）
10A、ピーク・トランジェント出力12A（MAX17639）
ダイ温度モニタリング
低EMIを実現する設計
対称な入力電圧ピン
外部クロック同期が可能（スイッチング周波数：400kHz～2.2MHz）

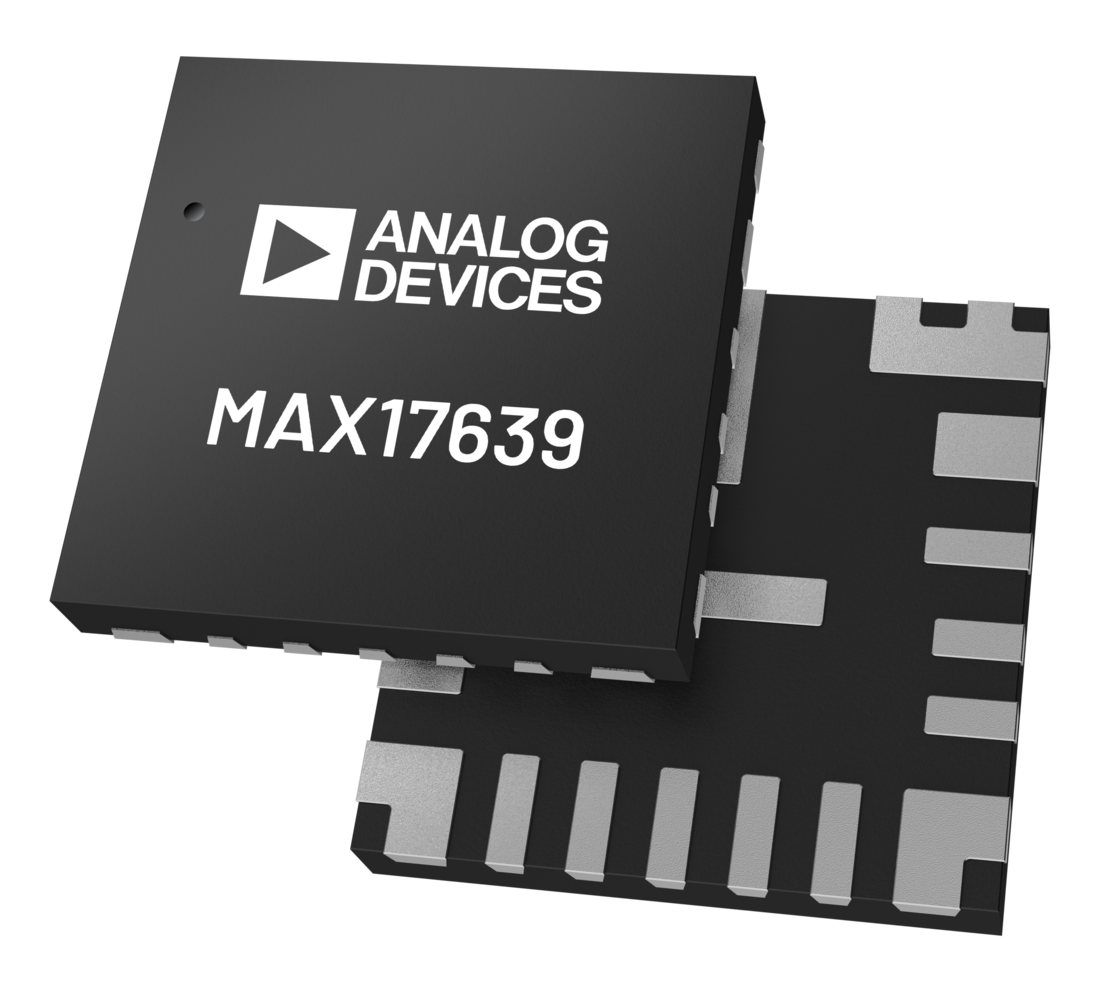

4mm × 4mmの18ピンFC2QFNパッケージ
外付け部品と総コストを削減
ショットキー不要の同期整流動作
可変出力範囲： 0.6V～VINの90%
プログラマブルなソフトスタート および EN/UVLOスレッショルド
過酷な産業環境でも信頼性の高い動作
ヒカップ・モードによる過負荷保護機能内蔵
出力電圧ステータス・モニタリング機能 および ダイ温度モニタリング機能をRESET /TJ ピンに内蔵
工業用の広い動作周囲温度範囲： −40℃ ～ +125℃
ジャンクション温度範囲： −40℃ ～ +150℃
