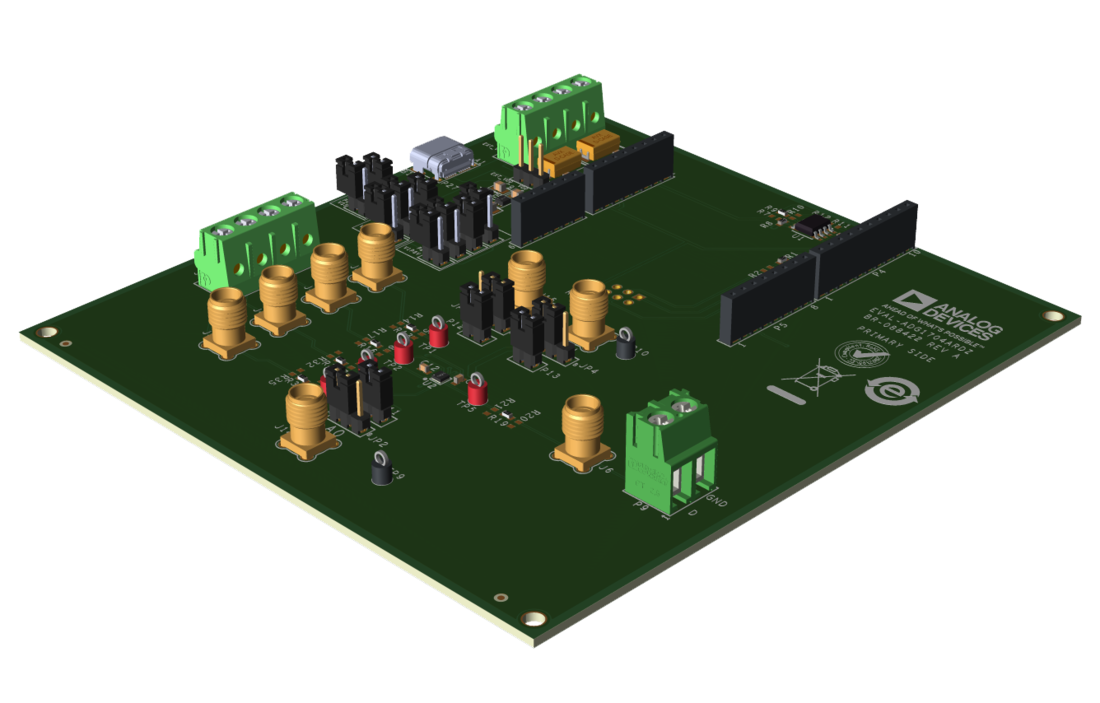

【ADI】ADG1704: 低電圧 2.4Ω 4:1マルチプレクサ
概要
ADG1704は4:1のアナログマルチプレクサです。+1.08V～+5.5Vの単電源範囲、または、±1.08V～±2.75Vの両電源範囲で動作します。

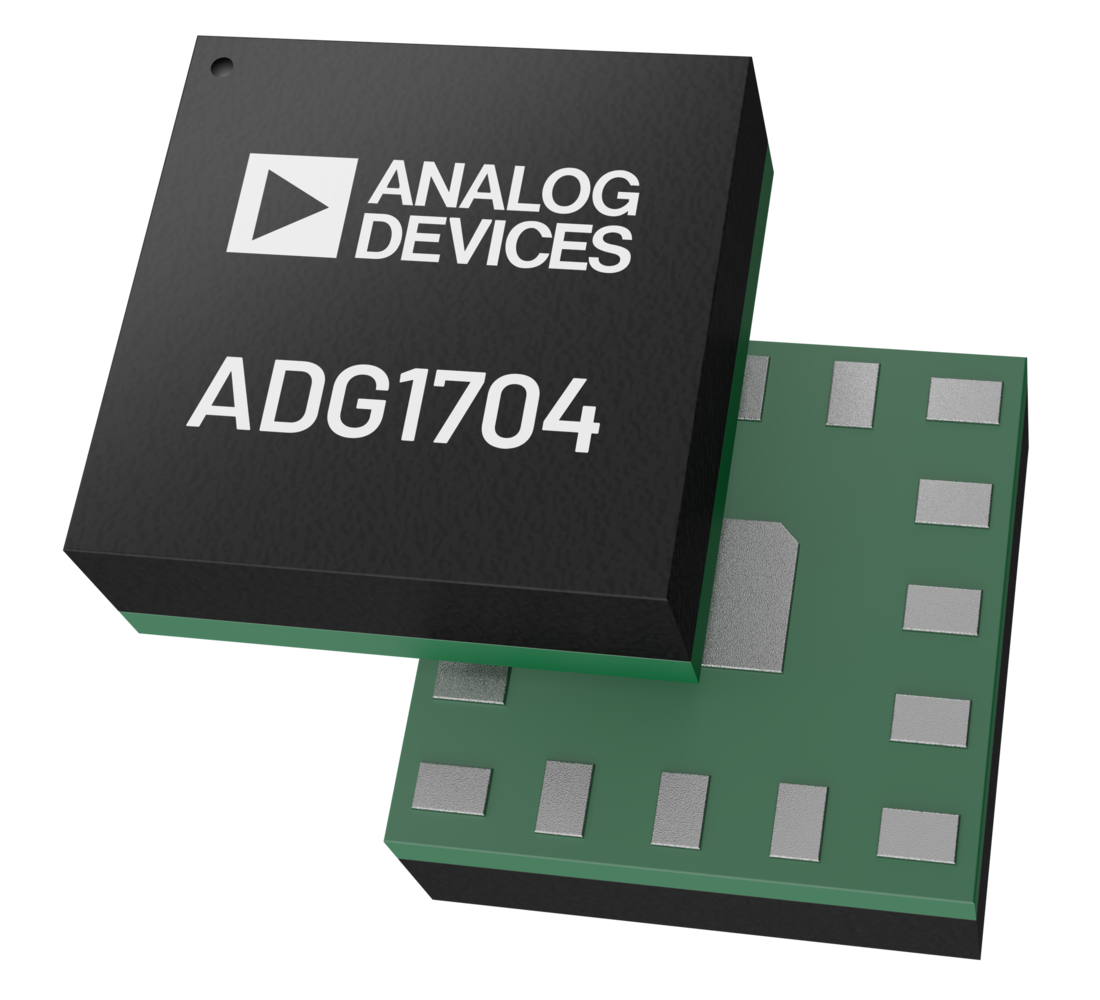

全てのスイッチはEN入力によってOFFにできます。2mm × 2mmの小型化パッケージを採用していおり、実装面積に制約のあるアプリケーションに最適です。
2.4Ωの低オン抵抗特性と、レールtoレールの入出力信号範囲を備えているため、オーディオ信号やセンサー出力の信号分配に使用できます。また、デジタル制御入力は、1.8Vロジックや3Vロジックの入力が可能であるため、マイクロコントローラやFPGA等の制御デバイスとそのまま接続可能です。
同シリーズには、デュアル2:1の単極双投(SPDT)スイッチであるADG1763もラインナップされており、チャンネル構成に合わせて最適なデバイスを選択いただけます。
 |
 |
 |
 |
アプリケーション
ATE（自動試験装置）
データ・アクイジション・システム
医療機器
FPGAおよびマイクロコントローラ・システム
オーディオおよびビデオ信号ルーティング
通信システム
リレー部品の置き換え
特長
両電源： ±1.08V～±2.75V
単電源： +1.08V～+5.5V
低オン抵抗： 2.4Ω
16ピン 2mm × 2mm LGAパッケージ
1.8Vおよび3V入力ロジック
+5V、+3.3V、+1.8V、±2.5Vの電源で仕様規定
レールtoレールの信号範囲
動作温度範囲： -40℃ ～ +125℃

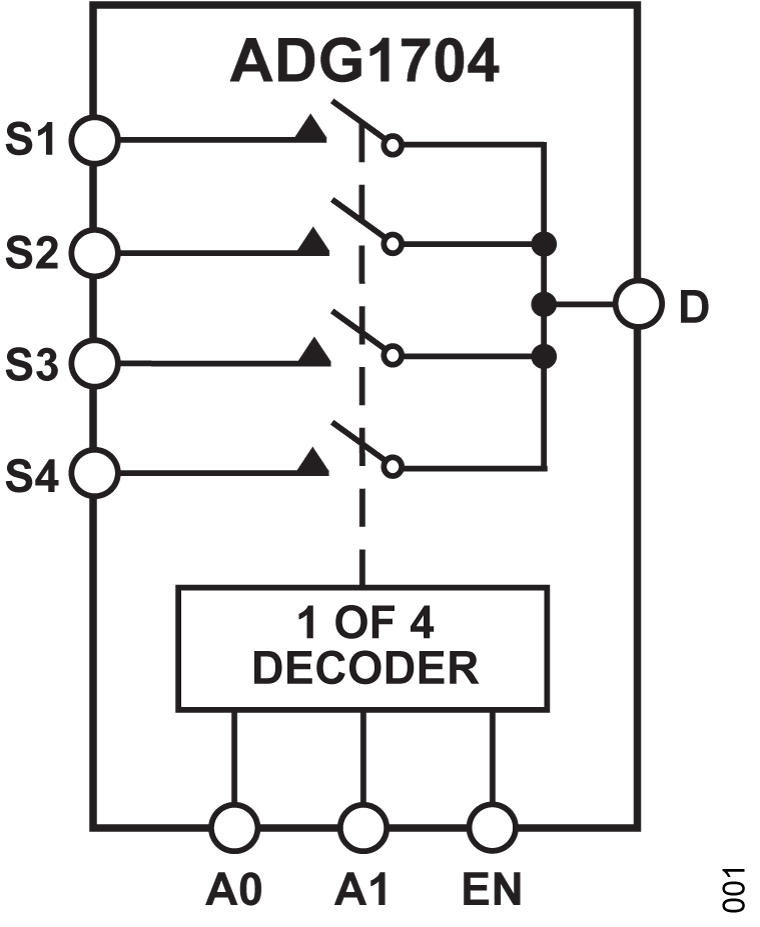

スイッチ構成
ADG1704： 4:1
ADG1736： 2:1
