【ADI】LT80602/LT80603: 70V耐圧 2.5A/3.5A/4.5A出力 静止電流8μAの同期式降圧Silent Switcher®
概要
LT8060x/LT8060xHVシリーズは、Silent SwitcherⓇアーキテクチャを採用した同期整流式降圧レギュレータです。最大3MHzの高周波動作を実現しながら、電磁放射ノイズ（EMI）を劇的に抑制し、高効率な電力変換を可能にします。
出力電流に応じた2.5Aモデル（LT80602/LT80602HV）、3.5Aモデル（LT80603/LT80603HV）、4.5Aモデル（LT80603A/LT80603AHV）、および、それぞれに80V耐圧のHVモデルを用意しており、用途に合わせた最適な選択が可能です。
出力のレギュレーションを維持した状態での静止電流はわずか8μAという超低消費電流性能であり、軽負荷時に最高の効率が求められるアプリケーションに最適です。
25ns（標準）という極めて短い最小オン時間を実現しており、高周波動作時において高入力電圧から低出力電圧への変換を可能にしました。さらに、出力電圧状態やDie温度を監視するPG/TJピンを備えており、より堅牢で信頼性の高い電源システムを構築いただけます。
 |
 |
 |
 |
 |
アプリケーション
汎用降圧電源
産業機器および自動車全般
特長
Silent SwitcherⓇ アーキテクチャ
超低EMIエミッション
周波数変調スペクトル拡散

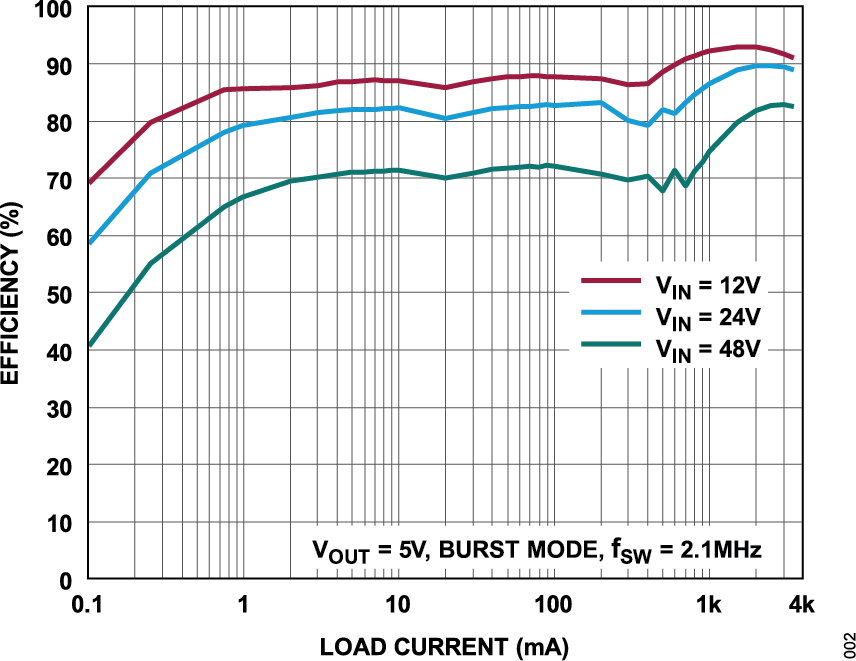

高周波での高効率（バーストモード時）
24V入力/5V出力
400kHz動作時に最大94.3%
2.1MHz動作時に最大90%
48V入力/12V出力
400kHz動作時に最大95.6%
2.1MHz動作時に最大91.1%
3.3V/5V固定、または、0.8V ~ VIN×99%までの調整可能な出力
バーストモード動作における静止電流
24V入力/5V出力時： 8μA IQ
バーストモード、パルススキップモード、強制連続モード、をオンザフライでモード変更
PG/TJピンによる出力電圧とDie温度のモニタリング
外部クロックに同期可能な200kHz ～ 3MHzのスイッチング周波数
80V過渡入力耐性（LT8060xHVシリーズ）
プログラマブルなソフトスタートとトラッキング

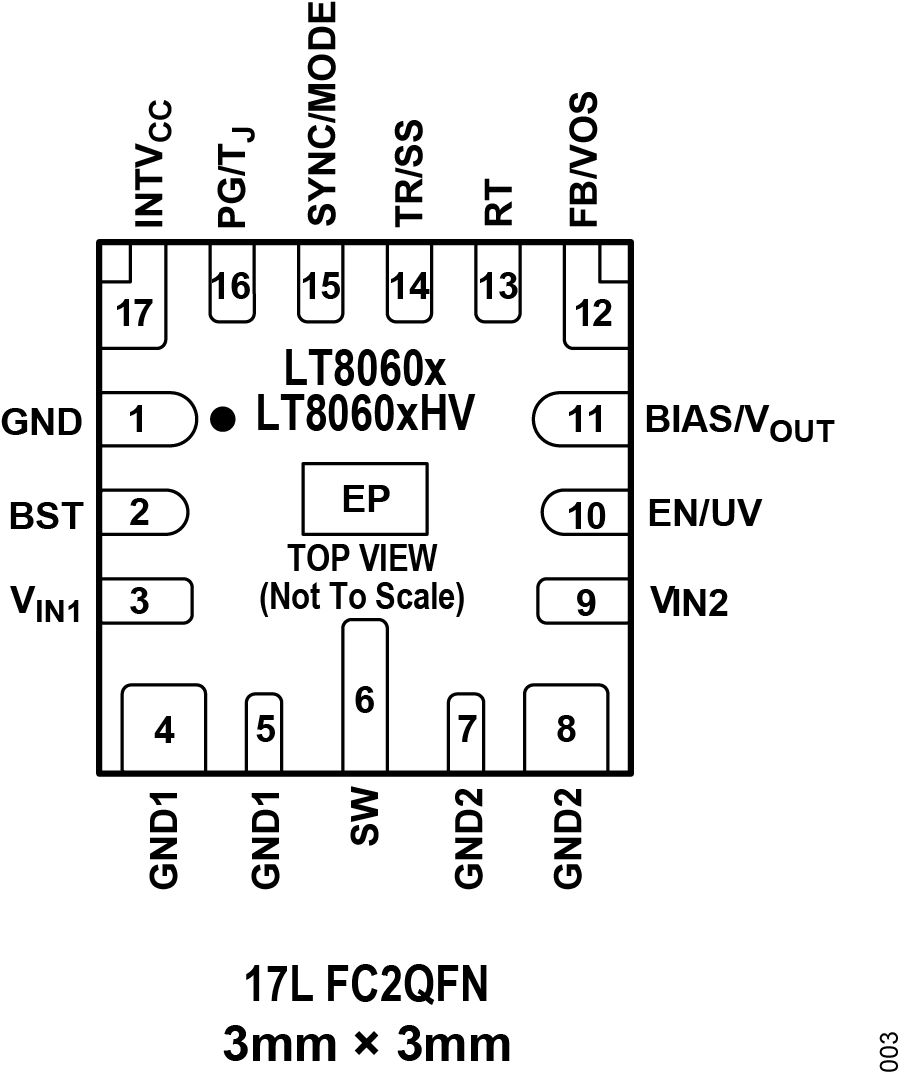

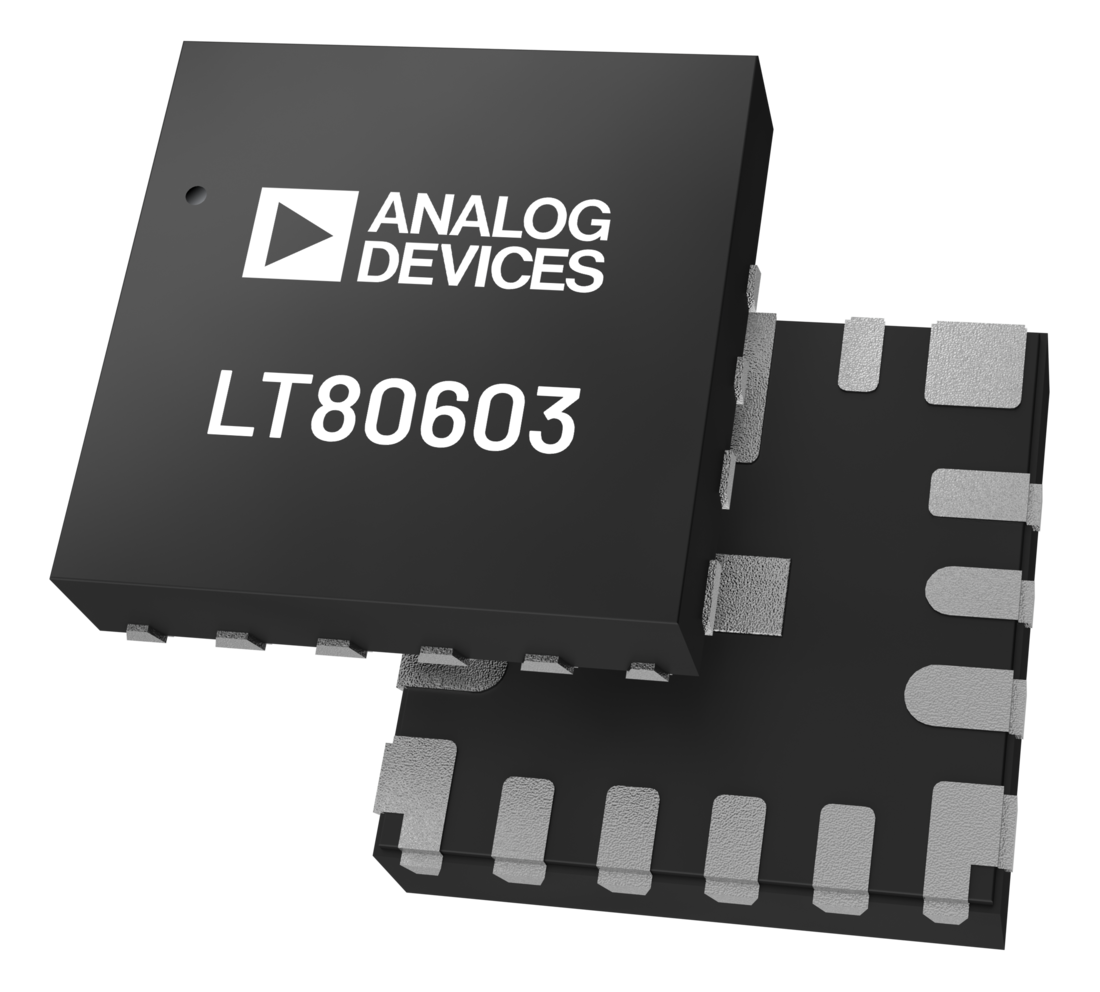

小型 17リード 3mm × 3mm Quad Flat No-lead（QFN）
ピン互換
LT80602： 2.5A出力/70V耐圧
LT80603： 3.5A出力/70V耐圧
LT80603A： 4.5A出力/70V耐圧
LT80602（HV）： 2.5A出力/80V耐圧
LT80603（HV）： 3.5A出力/80V耐圧
LT80603A（HV）： 4.5A出力/80V耐圧
