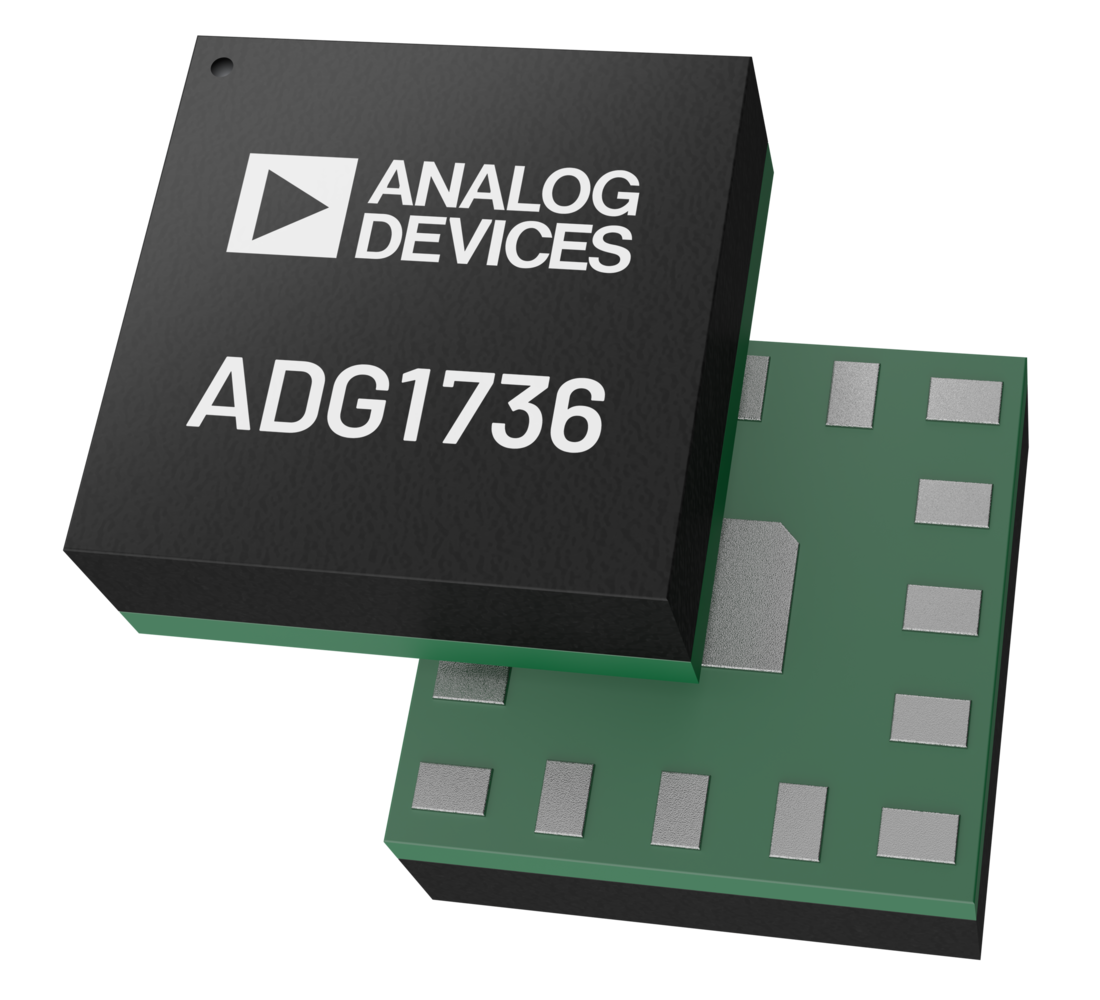

【ADI】ADG1736: 超低オン抵抗 小型2x2mm LGAパッケージのデュアルSPDTスイッチ
概要
ADG1736は、Typ.2.4Ωという超低オン抵抗を特長とする、デュアルSPDT（単極双投）スイッチを搭載したアナログ・マルチプレクサです。電源電圧範囲は、±1.08V～±2.75Vの両電源、または、+1.08V～+5.5Vの単電源で動作します。さらに、16リード 2mm × 2mmという超小型LGAパッケージを採用しており、実装面積が重視される幅広いアプリケーションに最適です。1.8V および 3V ロジック両方で JEDEC 標準に準拠しています。
 |
 |
 |
 |
アプリケーション
自動試験装置
データ収集システム
医療機器
FPGAおよびマイクロコントローラシステム
オーディオおよびビデオ信号ルーティング
通信システム
リレー交換
特長
超低オン抵抗： Typ.2.4Ω（標準）
電源電圧
両電源：±1.08V ～ ±2.75V
単電源：+1.08V ～ +5.5V
超小型パッケージ： 16リード 2mm × 2mm LGA
ロジック準拠： 1.8V および 3V JEDEC準拠
レール・トゥ・レール動作
広い動作温度範囲： -40°C ～ +125°C
