【ADI】LT7826: 17V/8A出力 分圧／昇圧／反転構成が可能なスイッチト・キャパシタ・コンバータ
概要

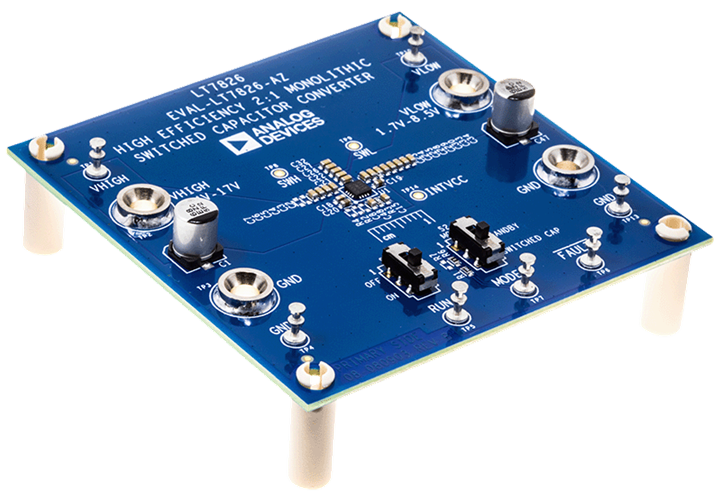

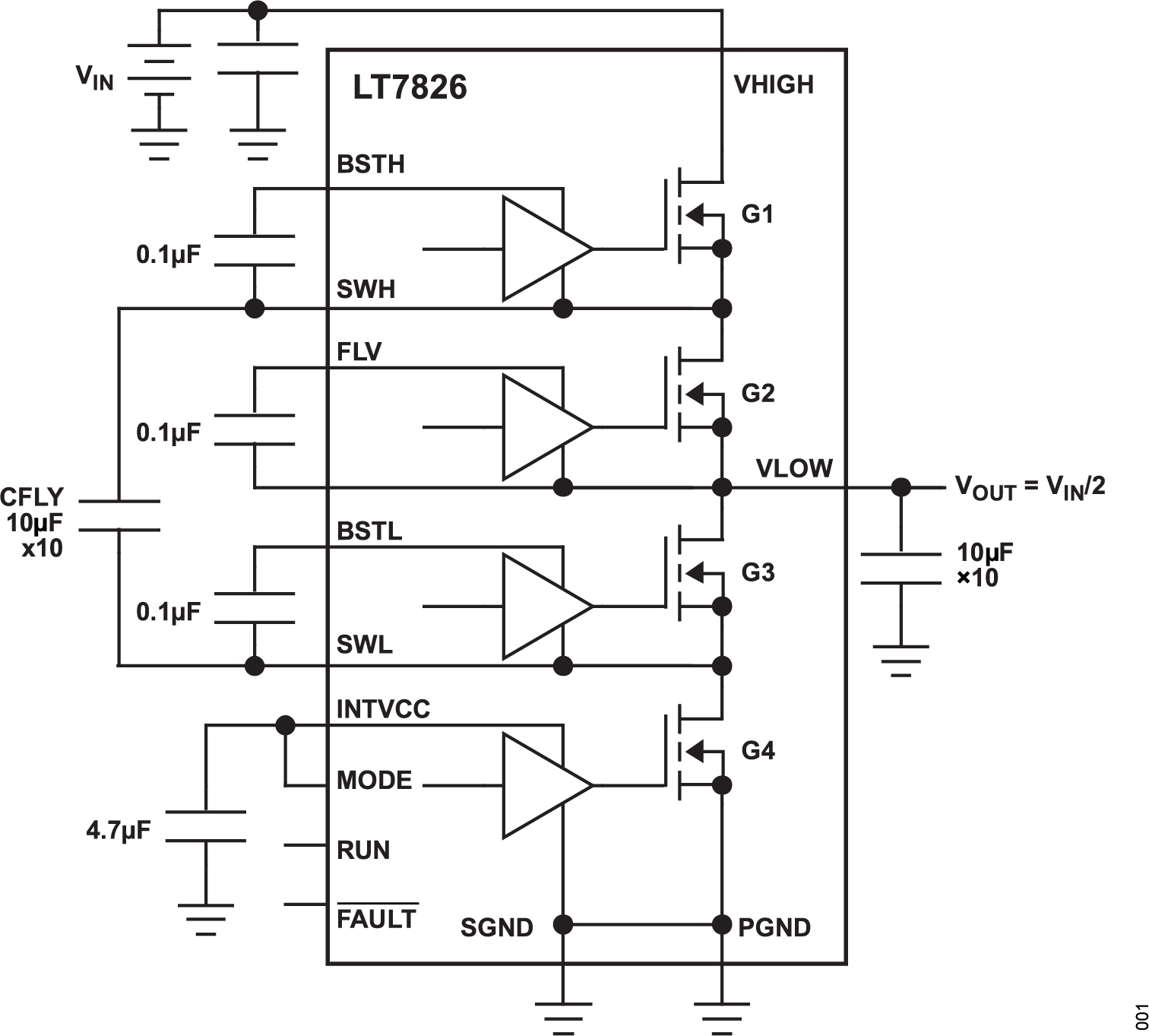

LT7826は、完全統合型のモノリシックDC/DCコンバータです。スイッチト・キャパシタ構造によって、入力対出力の電圧比が、2:1（分圧）、1:2（昇圧）、または、1:-1（反転）の構成が可能です。
最大で97%以上の効率が得られ、外付けのインダクタも不要です。また、ブートストラップ・ダイオードが内蔵されており、外付けで必要な部品はコンデンサのみとなるため、小型のバッテリ・アプリケーションに最適です。
スイッチング周波数は500kHz固定値で動作しますが、外部クロックの使用により100kHz～1MHzでの動作や、並列接続による大電流化、電流リップルの低減も可能です。
 |
 |
 |
 |
 |
アプリケーション
バッテリ・アプリケーション
ポータブル機器
産業機器全般
特長
VHIGH/VLOW電圧範囲: 0V/0V ～ 17V/8.5V （起動電圧3.45V）
最大出力電流： 8A （分圧構成時）
シャットダウン時の静止電流： 4μA

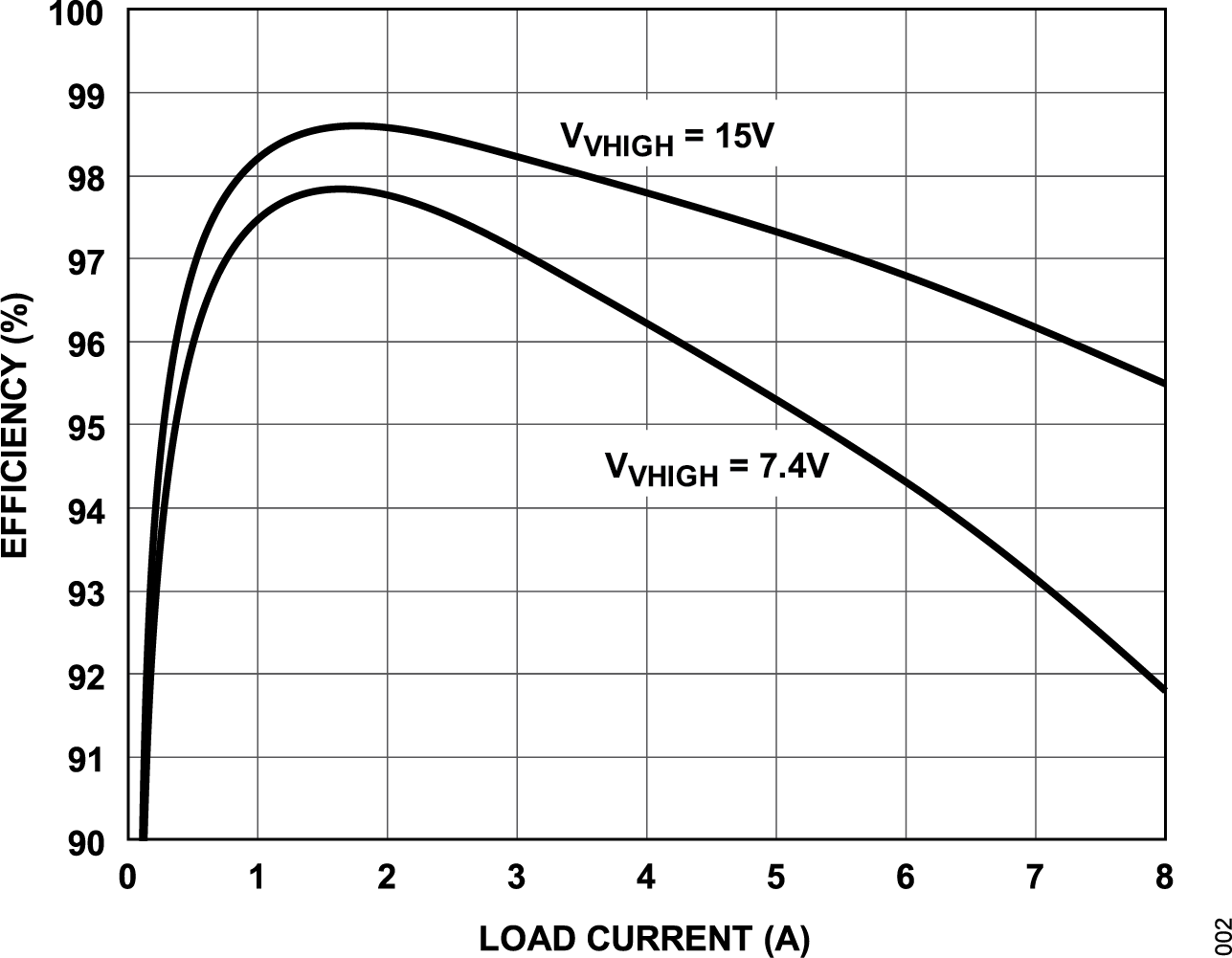

ピーク変換効率： 97%以上
分圧 (2:1)、昇圧 (1:2)、反転 (1:-1) 構成が可能
ソフトスタート機能
突入電流制限および過電流保護機能
並列動作による大電流出力が可能
ブートストラップ・ダイオード内蔵

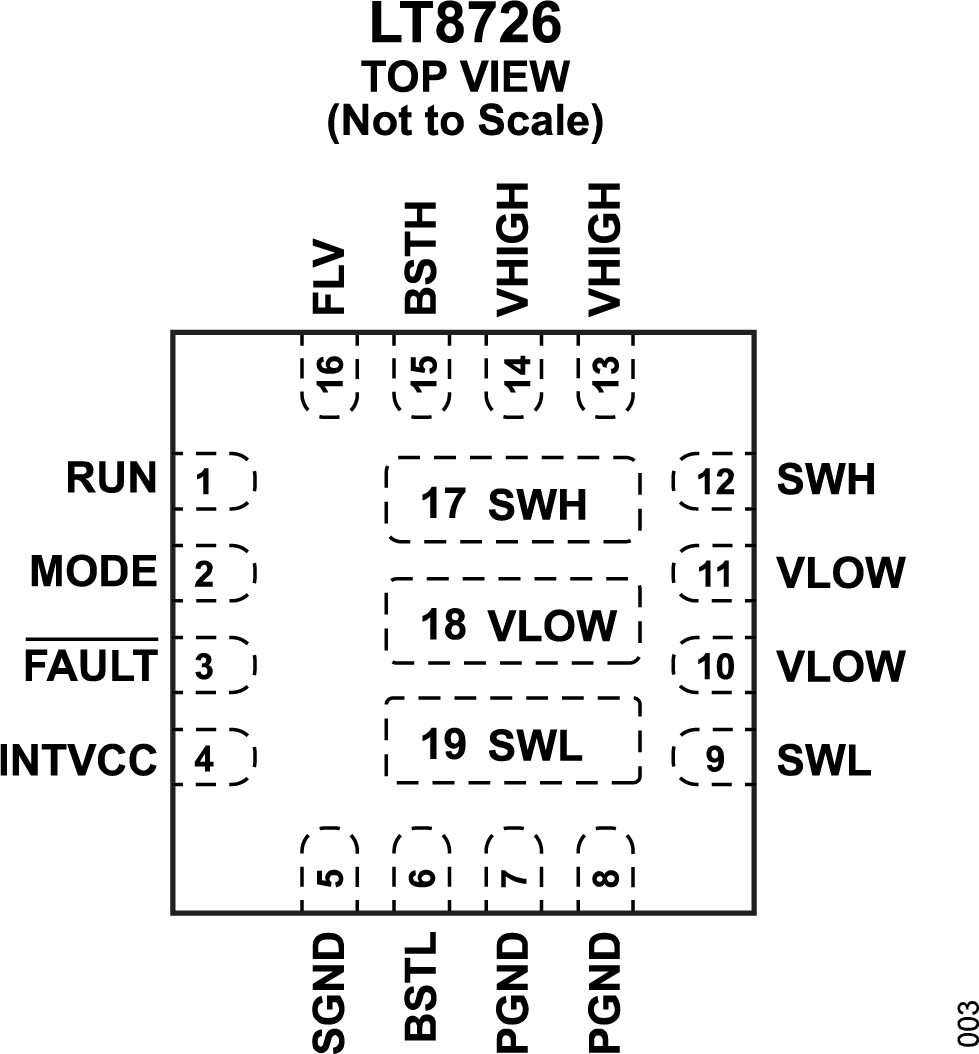

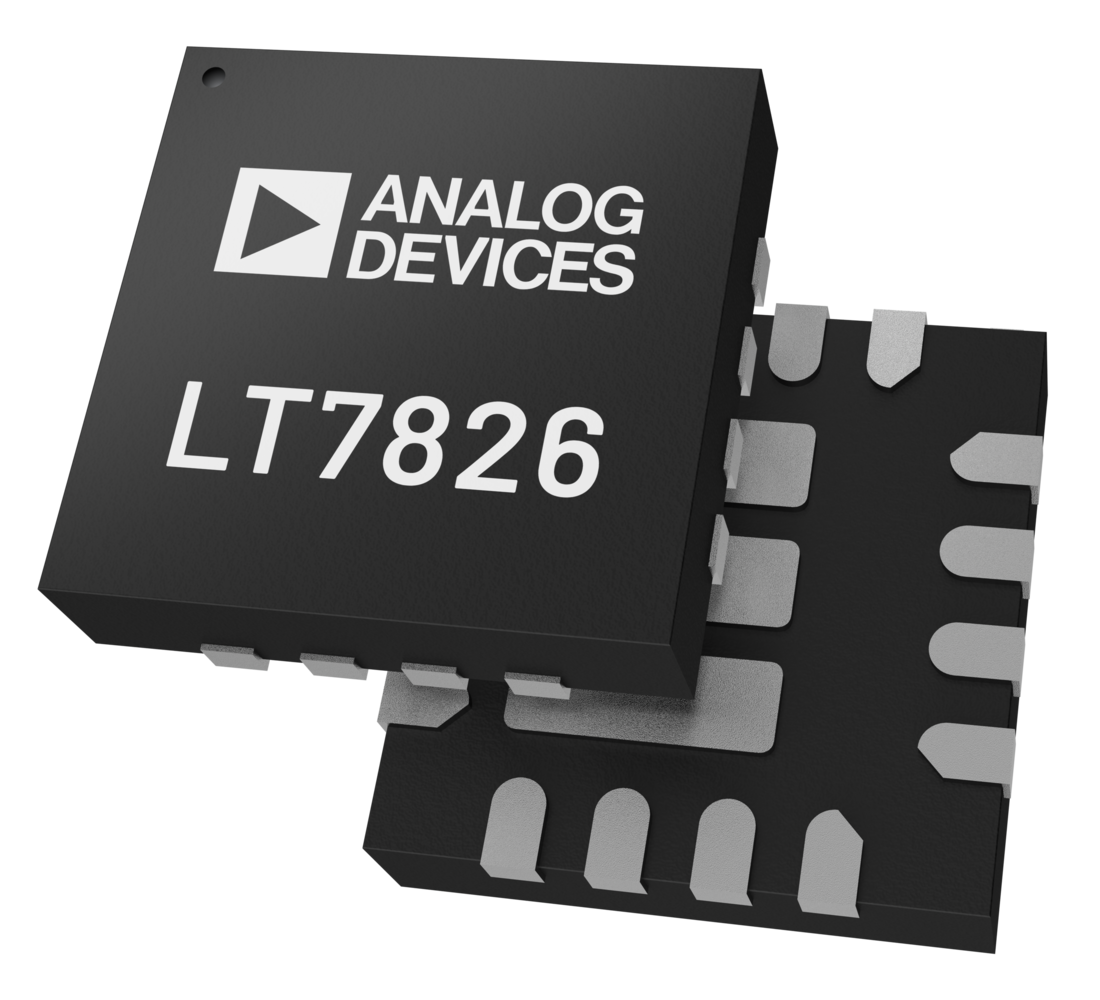

パッケージ： 3mm x 3mm LFCSP
