三共社液晶ディスプレイは、モノクロ液晶モジュール(キャラクタ表示、グラフィック表示)の豊富なラインナップをご用意しております。一般的なイエローグリーンバックライトの他、白色バックライト品や広温度範囲品、ノイズ対策品を揃えており、白色バックライトを使用した液晶モジュールは、半透過型LCDパネルを採用しているため、明るい場所、暗い場所を問わずに高い視認性を備えています。
三共社液晶ディスプレイは日本メーカならではのきめ細やかな対応により、長期的に生産される産業機器などの製品にも、安心してご採用いただけます。

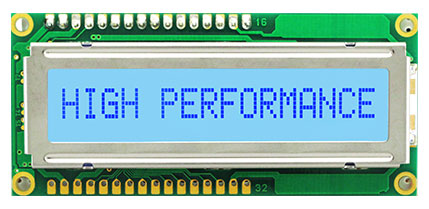

キャラクタタイプ
-
キャラクタタイプ 16桁 1行 L1671シリーズ
L1671B1J000
- 半透過（イエローグリーンバックライト）
- 80×36×15.8mm
シリーズ概要
- 駆動電圧 5V 単一
- キャラクタサイズ 5×7ドット＋カーソル
- ドットサイズ ( H × V ) 0.55 × 0.75 ( mm )
- ドットピッチ ( H × V ) 0.63 × 0.83 ( mm )
- 見切り寸法 ( H × V ) 64.5 × 13.8 ( mm )
- インターフェース 8ビット または 4 ビットパラレル
- キャラクタROM 文字フォント 192種
- 動作温度範囲 0 ～ 50℃
-

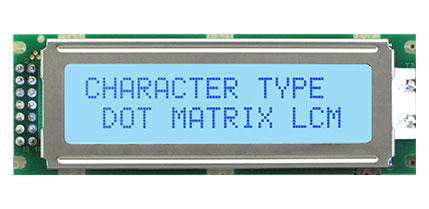

キャラクタタイプ 16桁 2行 L1672シリーズ
L1672B1J000
- 半透過（イエローグリーンバックライト）
- 85 × 30 × 15.8mm
L167200J000
- 反射
- 85 × 30 × 10.1mm
シリーズ概要
- 駆動電圧 5V 単一
- キャラクタサイズ 5 × 7ドット ＋ カーソル
- ドットサイズ ( H × V ) 0.50 × 0.55 ( mm )
- ドットピッチ ( H × V ) 0.57 × 0.62 ( mm )
- 見切り寸法 ( H × V ) 62.0 × 16.0 ( mm )
- インターフェース 8ビット または 4ビットパラレル
- キャラクタROM 文字フォント 192種
- 動作温度範囲 0 ～ 50℃
-

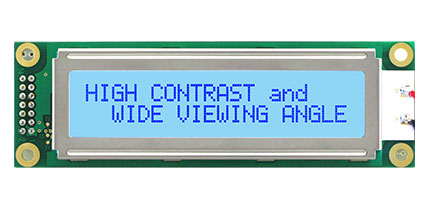

キャラクタタイプ 16桁 2行 L1682シリーズ
L1682B1J000
- 半透過
- イエローグリーンバックライト
- 80 × 36 × 15.8mm
L1682D1J000
- 半透過
- 白色バックライト
- 80 × 36 × 15.8mm
L168200J000
- 反射
- 80 × 36 × 11.3mm
シリーズ概要
- 駆動電圧 5V 単一
- キャラクタサイズ 5 × 7ドット ＋ カーソル
- ドットサイズ ( H × V ) 0.55 × 0.50 ( mm )
- ドットピッチ ( H × V ) 0.60 × 0.55 ( mm )
- 見切り寸法 ( H × V ) 64.5 × 13.8 ( mm )
- インターフェース 8ビット または 4ビットパラレル
- キャラクタROM 文字フォント 192種
- 動作温度範囲 0 ～ 50℃
-

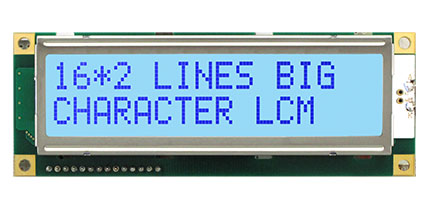

キャラクタタイプ 16桁 2行 L1692シリーズ
L1692B1J200
- 半透過
- イエローグリーンバックライト
- 122 × 44 × 15.8mm
シリーズ概要
- 駆動電圧 5V 単一
- キャラクタサイズ 5 × 7ドット ＋ カーソル
- ドットサイズ ( H × V ) 0.92 × 1.10 ( mm )
- ドットピッチ ( H × V ) 0.98 × 1.16 ( mm )
- 見切り寸法 ( H × V ) 99.0 × 24.0 ( mm )
- インターフェース 8ビット または 4ビットパラレル
- キャラクタROM 文字フォント 192種
- 動作温度範囲 0 ～ 50℃
-

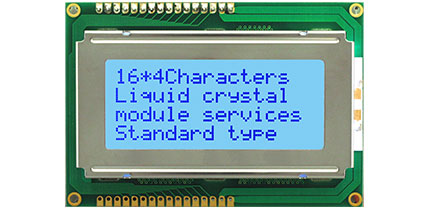

キャラクタタイプ 16桁 4行 L1634シリーズ
L1634B1J000
- 半透過
- イエローグリーンバックライト
- 87 × 60 × 15.8mm
L163400J000
- 反射
- 87 × 60 × 11.6mm
シリーズ概要
- 駆動電圧 5V 単一
- キャラクタサイズ 5 × 7 ドット ＋ カーソル
- ドットサイズ ( H × V ) 0.55 × 0.55 ( mm )
- ドットピッチ ( H × V ) 0.60 × 0.60 ( mm )
- 見切り寸法(H×V) 61.8 × 25.2 ( mm )
- インターフェース 8ビット または 4ビットパラレル
- キャラクタROM 文字フォント 192種
- 動作温度範囲 0 ～ 50℃
-
キャラクタタイプ 20桁 2行 L2032シリーズ
L2032B1J000
- 半透過
- イエローグリーンバックライト
- 116 × 37 × 15.8mm
シリーズ概要
- 駆動電圧 5V 単一
- キャラクタサイズ 5×7ドット ＋ カーソル
- ドットサイズ ( H × V ) 0.60 × 0.65 ( mm )
- ドットピッチ ( H × V ) 0.65 × 0.70 ( mm )
- 見切り寸法 ( H × V ) 83.0 × 18.6 ( mm )
- インターフェース 8ビット または4 ビットパラレル
- キャラクタROM 文字フォント 192種
- 動作温度範囲 0 ～ 50℃
-

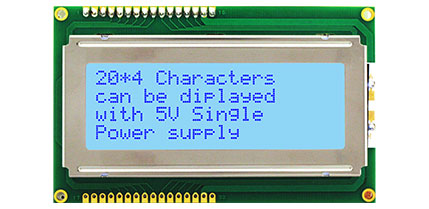

キャラクタタイプ 20桁 4行 L2034シリーズ
L2034B1J000
- 半透過
- イエローグリーンバックライト
- 98 × 60 × 15.8mm
L2034D1J000
- 半透過
- 白色バックライト
- 98 × 60 × 15.8mm
L203400J000
- 反射
- 98 × 60 × 11.6mm
シリーズ概要
- 駆動電圧 5V 単一
- キャラクタサイズ 5 × 7ドット ＋ カーソル
- ドットサイズ ( H × V ) 0.55 × 0.55 ( mm )
- ドットピッチ ( H × V ) 0.60 × 0.60 ( mm )
- 見切り寸法 ( H × V ) 76.0 × 25.2 ( mm )
- インターフェース 8ビット または 4ビットパラレル
- キャラクタROM 文字フォント 192種
- 動作温度範囲 0 ～ 50℃、-20～70℃
-

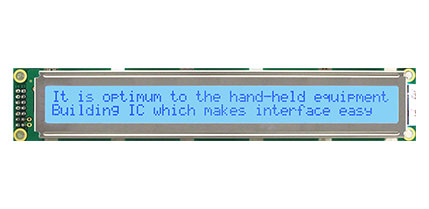

キャラクタタイプ 40桁 2行 L4052シリーズ
L4052B1J000
- 半透過
- イエローグリーンバックライト
- 182 × 33.5 × 16.3mm
シリーズ概要
- 駆動電圧 5V 単一
- キャラクタサイズ 5 × 7ドット ＋ カーソル
- ドットサイズ ( H × V ) 0.60 × 0.65 ( mm )
- ドットピッチ ( H × V ) 0.65 × 0.70 ( mm )
- 見切り寸法 ( H × V ) 154.4 × 15.8 ( mm )
- インターフェース 8ビット または 4ビットパラレル
- キャラクタROM 文字フォント 192種
- 動作温度範囲 0 ～ 50℃
-

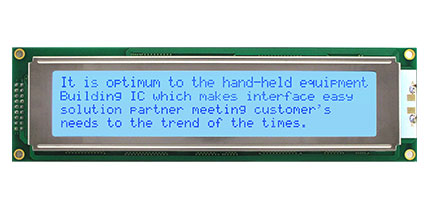

キャラクタタイプ 40桁 4行 L4044シリーズ
L4044B1J000
- 半透過
- イエローグリーンバックライト
- 190 × 54 × 16.3mm
シリーズ概要
- 駆動電圧 5V 単一
- キャラクタサイズ 5 × 7ドット ＋ カーソル
- ドットサイズ ( H × V ) 0.50 × 0.55 ( mm )
- ドットピッチ ( H × V ) 0.57 × 0.62 ( mm )
- 見切り寸法 ( H × V ) 147.0 × 29.5 ( mm )
- インターフェース 8ビット または 4ビットパラレル
- キャラクタROM 文字フォント 192種
- 動作温度範囲 0 ～ 50℃、-20～70℃
グラフィックタイプ
-

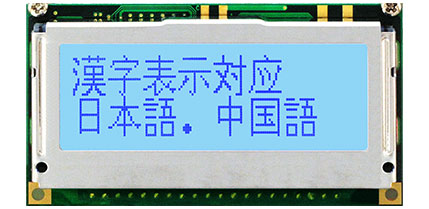

グラフィックタイプ 128 × 32ドット G1223シリーズ
G1223D1N000
- 半透過
- 白色バックライト
- 75 × 41.5 × 6.8mm
シリーズ概要
- 駆動電圧 5V 単一
- 表示ドットサイズ 128 × 32 ドット
- ドットサイズ ( H × V ) 0.40 × 0.48 ( mm )
- ドットピッチ ( H × V ) 0.43 × 0.51 ( mm )
- 見切り寸法 ( H × V ) 60.0 × 21.3 ( mm )
- インターフェース 8ビット または 4ビットパラレル または シリアル
- 中国語文字、日本語文字フォント内蔵
- 動作温度範囲 -20～70℃
-

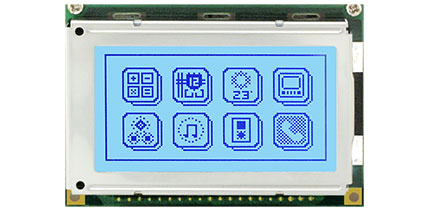

グラフィックタイプ 128 × 64ドット G1226シリーズ
G1226D1N000
- 半透過
- 白色バックライト
- 75 × 52.7 × 6.8mm
シリーズ概要
- 駆動電圧 5V 単一
- 表示ドットサイズ 128 × 64 ドット
- ドットサイズ ( H × V ) 0.40 × 0.40 ( mm )
- ドットピッチ ( H × V ) 0.43 × 0.43 ( mm )
- 見切り寸法 ( H × V ) 60.0 × 32.5 ( mm )
- インターフェース 8ビット または 4ビットパラレル または シリアル
- 中国語文字、日本語文字フォント内蔵
- 動作温度範囲 -20～70℃
